A325 対 A490 重量六角構造ボルト: 引張強さ対ノッチ感度 – このトレードオフはベアリングタイプとスリップクリティカル接続にどのような影響を与えますか?
ASTM A325 (現在は F3125 に基づくグレード A325) と ASTM A490 (F3125 に基づくグレード A490) の選択 重い六角構造ボルト 鋼構造設計において最も重要な決定の 1 つです。 A490 は引張強度が大幅に高くなりますが、この強度にはノッチ感受性の増加と脆性破壊のリスクが高くなります。この基本的なトレードオフは、ベアリング タイプの接続と滑りが重要な接続に対する各ボルト グレードの適合性を直接決定します。この記事では、包括的な比較と実用的な意思決定の枠組みを提供します。
1. コア特性の比較: A325 対 A490
次の表は、ASTM F3125 仕様に基づいた、2 つの構造ボルト グレード間の主な機械的および用途の違いを示しています。
| プロパティパラメータ | ASTM A325 (F3125 グレード A325) | ASTM A490 (F3125 グレード A490) |
|---|---|---|
| 最小引張強さ | 120 ksi (≈ 827 MPa) | 150 ksi (≈ 1,034 MPa) |
| 最大引張強さ | 指定なし (最小 120 ksi) | 173 ksi (脆性を制限するため) |
| コア硬度 (HRC) | 特に限定されない（通常は C24 ～ C35） | C33～C38（厳格な管理） |
| ノッチ感度 | 中程度 - 脆性破壊の影響を受けにくい | 高 – 応力腐食や水素亀裂に対してより敏感 |
| 溶融亜鉛めっき | 許可（通常使用） | 禁止（水素脆化、焼鈍の危険あり） |
| 回転能力試験 | 亜鉛メッキアセンブリに必要 | すべてのアセンブリに必須（張力の上限あり） |
| 非破壊検査 | 通常は必要ありません | 磁粉検査が必要 |
2. 接続形式とボルトの適用
ベアリングタイプ接続と滑りクリティカル接続のどちらを選択するかは、滑り耐性、耐疲労性、変形制御の構造要件によって異なります。
- ベアリングタイプの接続: この設計では、ボルトは「ぴったりと締まった」状態 (または完全に予張力がかかった状態) まで締め付けられ、せん断力は主にボルト シャフトのせん断強度と、穴の壁に対する接続されたプレートの支持力によって伝達されます。ボルトのシャフトが穴の壁に接触する前に、ある程度の滑りが予想されます。この設計により、設置コストは低く抑えられますが、変形が大きくなるため、荷重の反転や疲労が発生しやすいジョイントには推奨されません。
- スリップクリティカル接続: この設計では、ボルトに高いレベル (最小引張強度の 70%) まで完全に事前張力がかけられ、接合面間に摩擦を発生させる高いクランプ力が生成されます。せん断力はこの摩擦によって伝達され、使用荷重下での滑りは許容されません。この設計は、より高い剛性と優れた耐疲労性を実現し、大きすぎる穴や長穴のあるジョイント、または滑りが構造性能に悪影響を与える箇所に必要です。
以下の表は、これらの接続タイプに対する各ボルト グレードの適用性をまとめたものです。
| 接続タイプ | ASTM A325 適合性 | ASTM A490 適合性 | 主な考慮事項 |
|---|---|---|---|
| ベアリングタイプ（ぴったり締め） | はい – 広く使用されています | はい – ただし、コストと脆性のリスクがあるため、ほとんど使用されません | A325 はコスト効率の高いベアリング接続に推奨されます |
| ベアリングタイプ（プリテンション） | はい – 一般的 | はい – 慎重な品質管理を行っています | A490 は回転能力と MPI テストが必要です |
| スリップクリティカル（摩擦式） | はい – ほとんどのアプリケーションの標準 | はい – 非常に高い負荷要件の場合 | A490 のより高いプリロードにより、より優れた滑り抵抗が提供されます。 |
3. 強度とノッチ感度のトレードオフ: 接続の適合性への影響
引張強度とノッチ感度の間の重要なトレードオフは、接続設計に直接影響します。
- ベアリングタイプ接続の場合: これらの接続は滑りを許容し、ボルトのせん断能力と支持強度に依存します。ボルトは、滑りが重要な接合部と同じレベルの繰返し応力集中を受けないため、A490 の高い引張強度は、せん断荷重や耐荷重に耐えるのに有益です。ただし、A490 のノッチ感度が高いということは、ねじ山の損傷、表面欠陥、または位置ずれがより容易に脆性破壊につながる可能性があることを意味します。したがって、A490 はベアリング接続に使用できますが、A490 は脆性破壊のリスクが高いため、多くの仕様では可能な限り A325 を使用することが推奨されています。
- スリップクリティカル接続の場合: これらの接続には摩擦を発生させるために高いクランプ力が必要であり、摩擦はボルトのプリロードに直接比例します。 A490 ボルトは、引張強度が高いため、より高い予圧まで張力を加えることができ、同じボルト直径でもより大きな滑り抵抗を提供します。ただし、A490 の高硬度と高い予圧が組み合わさることにより、ボルトは応力腐食割れや水素脆化を起こしやすくなります。このため、滑りが重要な接続で A490 を使用するには、回転能力試験や表面欠陥を検出するための磁粉検査 (MPI) などの厳格な品質管理が必要です。さらに、A490 ボルトは溶融亜鉛メッキできないため、亜鉛メッキ A325 ボルトが好まれる腐食環境での使用が制限されます。
4. 実践的な意思決定の枠組み
トレードオフ分析に基づいて、次の選択ガイドラインが推奨されます。
- 次の場合に A325 を優先します。 (1) 接続は、中程度の荷重要件を備えた標準的なベアリング タイプまたはスリップ クリティカル ジョイントです。 (2) 防食のために溶融亜鉛メッキが必要です。 (3) ジョイントは、ノッチの感度が主な懸念事項となる動的荷重または疲労荷重の影響を受けます。 (4) コストと可用性が重要な要素です。
- 次の場合に A490 を検討してください。 (1) 接続には、A325 が提供できるよりも大幅に高いせん断抵抗または滑り抵抗が必要です。 (2) ジョイントは非常に高い静荷重を受け、腐食環境にありません。 (3) 請負業者は必要な品質管理 (MPI、回転能力試験) を提供できます。 (4) 設計は脆性破壊のリスクについて徹底的に評価されています。
5. 製造と品質の観点
構造用ボルトの一貫した機械的特性を達成するには、材料化学、熱処理、および試験を正確に制御する必要があります。 浙江チャンス＆ユニオン輸出入株式会社 (Chance & Union) は、SEA Monies Metal Co., Ltd. 傘下の家族経営企業であり、金属製造における 20 年にわたる家族の経験と品質の伝統を継承しています。 Shengzhao Metal の強力な生産能力とサプライチェーンの優位性を利用して、当社は高品質の金属製品の研究開発、生産、世界販売を専門としています。家族の精度の追求、厳格な作業姿勢、長期的な取り組みを堅持し、安定した信頼性の高い製品とサービスを世界中のお客様にお届けしています。
工場の充実した研究開発・生産能力を活かし、高強度リベット、ボルト、ナット、ワッシャー、ピン、ネジ、各種カスタムパーツなどを専門に取り扱っております。当社の製品範囲は、ステンレス鋼、合金鋼、アルミニウム合金、銅、特殊合金などの材料をカバーしており、冷間圧造、熱間鍛造、CNC 加工などのプロセスを活用しています。当社の製品は 25 か国以上に輸出され、200 を超える顧客にサービスを提供しています。
Chance & Union は、「中国製造」を国際市場とシームレスに結び付けることに尽力し、専門的な技術と卓越した品質を通じて、研究開発から量産までワンストップの締結ソリューションを世界中の顧客に提供します。構造ボルト締め用途の場合、当社は完全な材料試験証明書を備えた A325 および A490 グレードのファスナーを提供し、A490 の場合は必要な磁粉検査レポートを提供します。
6. よくある質問（FAQ）
- Q1: A325 ボルトと A490 ボルトは構造結合に互換的に使用できますか?
A: いいえ。引張強さ、硬度、脆性破壊に対する感受性が異なります。接続を再設計せずに交換すると、強度不足や予期せぬ故障が発生する可能性があります。 A490 ボルトには、より高い予荷重要件とより厳格な品質管理手順が必要です。 浙江チャンス＆ユニオン輸出入株式会社 (Chance & Union) は、ボルト グレードを置き換える前に、プロジェクトの構造エンジニアに相談することを推奨しています。 - Q2：なぜA490ボルトには溶融亜鉛メッキが施されていないのですか？
A: A490 ボルトは次の 2 つの理由により溶融亜鉛メッキできません。(1) 溶融亜鉛浴の温度がボルトの焼き戻し温度を超え、ボルトが焼きなましされて強度が低下する可能性があります。 (2) 亜鉛めっきの前に使用される酸洗いプロセスでは、原子状の水素が鋼に導入され、水素脆化を引き起こす可能性があります。これは、高強度ボルトで特に危険な遅延故障メカニズムです。 浙江チャンス＆ユニオン輸出入株式会社 (Chance & Union) は、耐食性の代替品として A325 亜鉛メッキ構造ボルトを提供しています。 - Q3: 構造用ボルトの X および N の指定は何ですか?また、それは接続タイプとどのように関係しますか?
A: X の指定は、ねじ山がせん断面から除外されていること (ボルトのシャンクがせん断面にある) を示し、これによりせん断耐力が高くなります。 N の指定は、ねじ山がせん断面に含まれる可能性があることを示します。この区別は、荷重がシャンクの全直径を通過するか、ねじ山の谷底の縮小直径を通過するかによってせん断強度が決まるベアリング タイプの接続では重要です。 浙江チャンス＆ユニオン輸出入株式会社 (Chance & Union) は、X または N の要件を満たす指定されたねじ長さの構造用ボルトを供給できます。

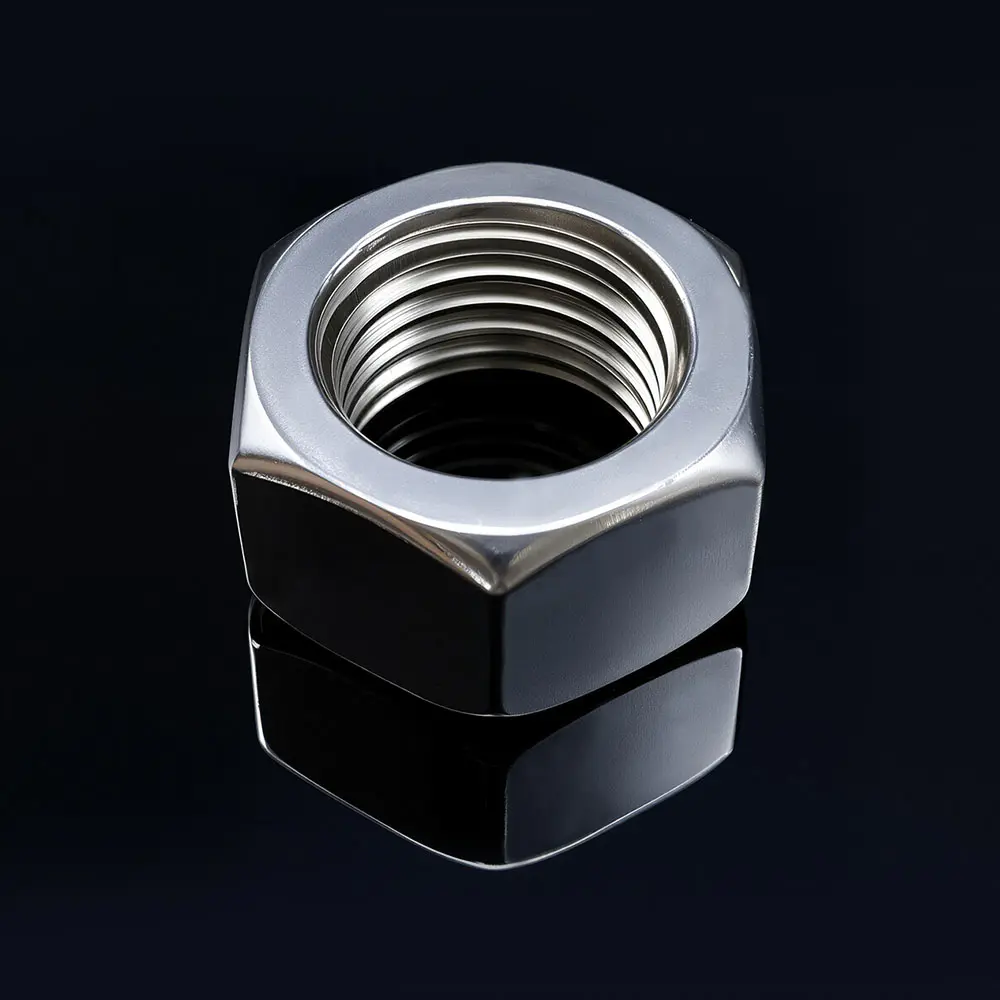

A2-70 および A4-80 ステンレス鋼六角ナットの収集: 高延性または高速取り付けの過熱?
ねじ山かじり現象 (かじりまたは冷間溶接とも呼ばれる) は、オーステナイト系ステンレス鋼製ファスナー、特に A2-70 (304) および A4-80 (316) 六角ナットの取り付け時に発生する、継続的でコストのかかる問題です。ガリリングは、ねじ山が焼き付くことを特徴としています。つまり、材料が引き裂かれて溶接され、ナットやボルトが使用できなくなることがよくあります。最も頻繁に引用される 2 つの原因メカニズムは、オーステナイト系ステンレス鋼の固有の高い延性と、高速取り付けツール (インパクト レンチなど) によって引き起こされる局所的な過熱です。この記事では、各メカニズムの物理学を詳しく分析し、比較データを提供し、実践的な緩和戦略を提供します。
1. メカニズムの比較: 高延性と局部的過熱
次の表は、スレッド収集に寄与する 2 つの主要なメカニズムを比較しています。 ステンレス鋼の六角ナット .
| パラメータ | 高延性（オーステナイト組織） | 局所的な過熱（高速設置） |
|---|---|---|
| 物理的メカニズム | オーステナイト系ステンレス鋼は加工硬化率が高く、炭素鋼に形成される保護酸化層がありません。滑り接触下では、保護酸化膜が剥がれ、地金の表面が接触し、圧力がかかると溶接されます。 | 高速電動工具 (インパクト レンチや高 RPM ドライバー) はねじの界面で摩擦熱を発生します。熱により表面層が柔らかくなり、摩擦係数が増加して凝着摩耗が促進され、ガリングプロセスが加速されます。 |
| 一次証拠 | かじりは手動設置でも電動設置でも発生しますが、電動工具を使用する場合、その頻度と深刻度は大幅に高くなります。オーステナイト系ステンレス鋼の加工硬化した表面層は、せん断強度が高く、保護潤滑膜がないため、特にかじりやすくなります。 | 研究によると、設置速度が増加すると、表面温度も上昇します。インパクトレンチを使用すると、材料の再結晶温度を超える温度が発生する可能性があり、かじりの可能性が大幅に増加します。低速工具や手動工具を使用すると、かじりの発生が大幅に減少します。 |
| 影響を与える要因 | ねじの表面仕上げ、ねじの角度、ナットの材質、潤滑剤の有無。より滑らかな表面と潤滑剤の使用により、冷間圧接の傾向が軽減されます。 | 取り付け速度、トルク入力、インパクトツールの使用。予圧が高くなると摩擦力も増加し、過熱の危険性が高まります。 |
| 緩和戦略 | 異なる材質または仕上げのナットを選択するか (ニトロまたはコーティングされたステンレス鋼など)、ねじ山が清潔で潤滑されていることを確認してください。焼き付き防止剤の使用は非常に効果的です。 | 低速の取り付けツール (低速 RPM の手動ツールまたは可変速ドリル) を使用してください。重要なアセンブリにはインパクト レンチを使用しないでください。締め付けの間にジョイントを冷却させてください。 |
2. メカニズム分析: どのメカニズムが支配的ですか?
入手可能な証拠を詳細に分析すると、両方のメカニズムが寄与要因であることが明らかになりますが、それらの相対的な重要性は同等ではありません。
- 高い延性が主な根本原因です: オーステナイト系ステンレス鋼 (A2 および A4 グレード) は、炭素鋼が潤滑に必要とする保護表面酸化層が欠けているため、本質的にかじりやすい傾向があります。荷重がかかってねじ山表面が互いに押し付けられると、酸化皮膜が破壊され、オーステナイト組織の高いせん断強度により微細な凹凸の溶接が発生します。これは基本的な材料特性であり、手で締めたアセンブリでもかじりが発生する理由を説明します。
- 高速オーバーヒートは主な加速要因です: 材料の延性が根本的な原因ですが、高速電動工具の使用によりかじりの頻度と深刻さが劇的に増加します。インパクトレンチによって発生する摩擦熱は、オーステナイト系ステンレス鋼の再結晶温度 (約 450 ～ 600°C) を超える可能性があり、表面層が軟化して凝着摩耗が促進されます。研究によると、インパクト レンチを使用した取り付けでは、手で締めたアセンブリよりもかじりの発生率が 10 ～ 15 倍高くなる可能性があります。
- 相乗効果: 2 つのメカニズムは独立していません。この材料は延性が高いため、高速工具によって発生する摩擦熱の影響を受けやすくなります。熱により材料の強度が低下し、摩擦係数が増加し、かじりを加速する正のフィードバック ループが形成されます。この複合的な影響により、低速の設置よりも高速の設置でかじりがより深刻になることがよくあります。
3. インストール速度の定量的影響
次の表は、取り付け速度と工具の種類に基づいたかじり発生率の比較分析を示しています。
| 設置方法 | 典型的な回転数 | かじり発生率 (相対) | おすすめ |
|---|---|---|---|
| ハンドツール（トルクレンチ） | ~5 ～ 10 RPM | 1x (ベースライン) | はい – 重要なアセンブリに推奨されます |
| 可変速ドリル（低速） | ~200 ～ 400 RPM | 3～5倍 | はい – 潤滑され、制御されている場合 |
| 可変速ドリル（高速） | ~800 ～ 1500 RPM | 8～12倍 | ステンレス製の留め具には推奨されません |
| インパクトレンチ | 可変（高ピークトルク） | 15～20倍 | A2/A4 ナットの使用は強くお勧めしません |
4. かじりを軽減するための実践的なガイダンス
材料の延性と取り付け速度の複合効果を考慮して、現場での取り付けには次のガイドラインが推奨されます。
- 常に潤滑剤を使用してください。 ナットを取り付ける前に、高品質の焼き付き防止剤または潤滑剤 (銅ベースまたはニッケルベースのグリースなど) をボルトのネジ山に塗布してください。潤滑は摩擦を軽減し、発熱を抑え、ねじ山表面間の物理的障壁として機能します。
- 遅いインストール速度を使用します。 重要なステンレス鋼アセンブリにはインパクト レンチを使用しないでください。最低実効 RPM に設定された手動工具または可変速ドリルを使用してください。速度が低いほど、スレッドインターフェイスで生成される熱は少なくなります。
- スレッドをきれいに保つ: 泥、破片、古いネジロックなどの汚染物質は研磨剤として作用し、酸化層を突き破ってかじりを引き起こす可能性があります。組み立てる前に、ボルトとナットのネジ山を徹底的に清掃してください。
- 許容冷却時間: 大径または高予圧アセンブリの場合は、熱の蓄積を防ぐために、締め付けパスの間にジョイントを冷却させてください。
- 代替材料を検討してください: かじりが永続的な問題となる用途の場合は、かじり傾向が軽減されたステンレス鋼グレード (特殊コーティングを施したニトロニック 60 または 316 など) の使用を検討してください。
5. 製造と品質の観点
ステンレス鋼製六角ナットのねじ形状の一貫性と表面仕上げは、かじりを防止するための重要な要素です。 浙江チャンス＆ユニオン輸出入株式会社 (Chance & Union) は、SEA Monies Metal Co., Ltd. 傘下の家族経営企業であり、金属製造における 20 年にわたる家族の経験と品質の伝統を継承しています。 Shengzhao Metal の強力な生産能力とサプライチェーンの優位性を利用して、当社は高品質の金属製品の研究開発、生産、世界販売を専門としています。家族の精度の追求、厳格な作業姿勢、長期的な取り組みを堅持し、安定した信頼性の高い製品とサービスを世界中のお客様にお届けしています。
工場の充実した研究開発・生産能力を活かし、高強度リベット、ボルト、ナット、ワッシャー、ピン、ネジ、各種カスタムパーツなどを専門に取り扱っております。当社の製品範囲は、ステンレス鋼、合金鋼、アルミニウム合金、銅、特殊合金などの材料をカバーしており、冷間圧造、熱間鍛造、CNC 加工などのプロセスを活用しています。当社の製品は 25 か国以上に輸出され、200 を超える顧客にサービスを提供しています。
Chance & Union は、「中国製造」を国際市場とシームレスに結び付けることに尽力し、専門的な技術と卓越した品質を通じて、研究開発から量産までワンストップの締結ソリューションを世界中の顧客に提供します。ステンレス鋼の六角ナットの場合、当社は滑らかなねじ山仕上げを提供し、かじり傾向を軽減するための補足的な表面処理 (不動態化またはコーティングなど) を提供できます。また、現場でのカジリを防ぐために、すべての出荷に取り付けガイドも同梱しています。
6. よくある質問（FAQ）
- Q1: A2-70 または A4-80 のステンレスナットにインパクトレンチを使用できますか?
A: それは強くお勧めしません。インパクトレンチの高速かつ高トルクの打撃により、摩擦熱が大きく発生し、かじりの危険性が大幅に高まります。重要な組み立てには、手動工具または低速可変速ドリルのみを使用してください。 浙江チャンス＆ユニオン輸出入株式会社 (Chance & Union) では、すべてのステンレス鋼の取り付けには、速度が制御されたトルク レンチを使用することをお勧めします。 - Q2: ねじの表面仕上げはかじりやすさに影響しますか?
A: はい。より滑らかなねじ山表面 (例えば、切断ねじではなく転造ねじ) は、摩擦係数が低くなり、かじりを引き起こす傾向が減少します。転造ねじの表面形状もより安定しています。 浙江チャンス＆ユニオン輸出入株式会社 (Chance & Union) は、冷間圧造とねじ転造プロセスを使用して、優れた表面仕上げのステンレス鋼ナットを製造し、かじりのリスクを軽減します。 - Q3: ステンレスナットのかじり防止に最適な潤滑剤は何ですか?
A: 銅系またはニッケル系の焼き付き防止剤は非常に効果的です。これらの潤滑剤には、固体潤滑剤のバリアとして機能する金属微粒子が含まれており、金属間の接触を防ぎます。高温でも効果を発揮します。 浙江チャンス＆ユニオン輸出入株式会社 (Chance & Union) は組み立てガイドを提供し、場合によっては潤滑剤コーティングが事前に塗布されたナットを供給することもできます。
