カスタム精密ロックワッシャーメーカー

ロックワッシャーはどのようにして緩みを防止するのでしょうか？

機械的締結システムでは、振動、衝撃、繰り返しの荷重下でも安定した接続を維持することが重要な要件です。標準的なナットとボルトの接続は、連続的な動きにさらされると徐々に予圧を失う可能性があり、機器の信頼性と耐用年数に影響を与える可能性があります。ロックワッシャーは、セレーションやウェーブなどの独自の構造によりねじのゆるみ止め効果を高め、ナットやネジの緩みを防ぐ特殊なワッシャーです。これらの部品は、自動車組立、産業機械、電子機器など、締結の安定性が重要な用途に広く使用されています。

ロックワッシャーの動作原理は、その構造設計と締結面との相互作用によって異なります。ワッシャーは、摩擦を追加したり、回転に対する抵抗を増やしたり、弾性張力を生成したりすることにより、確実な接続を維持するのに役立ちます。耐振動性、腐食保護、高負荷性能など、さまざまな作業条件に合わせてさまざまな設計が開発されています。この記事では、さまざまなカテゴリのロックワッシャーがどのように機能するか、およびメーカーがさまざまな業界向けにカスタマイズされた締結ソリューションを提供する方法について説明します。

1. ヘリカルロックワッシャー: 耐振動性のための従来のソリューション

ヘリカル ロック ワッシャーは、最も一般的に認識されているタイプのロック ワッシャーの 1 つです。開口部が分割されたスパイラル構造を特徴としており、ワッシャーがボルトの頭またはナットと取り付け面の間にバネ張力を生み出すことができます。振動や外力によりファスナーが回転しようとすると、ワッシャーの角度のあるエッジが抵抗を生み出し、緩みを軽減します。

主な位置づけとしては、 ロックワッシャー 機械用途では、元のアセンブリ設計に大きな変更を加えることなく、締結の信頼性を向上させることができます。ヘリカル設計は、振動が頻繁に発生するが極度の衝撃力が予想されない中荷重接続に特に適しています。コンパクトな構造なので取り付けが簡単で、さまざまなネジやボルトシステムと互換性があります。

ヘリカルデザインの技術的特徴には、弾力性、簡単な取り付け、さまざまな材料への適応性が含まれます。ステンレス鋼バージョンは耐食性が向上しますが、より高い機械的強度が必要な用途には合金鋼バージョンが一般的に選択されます。他のロック方法と比較して、らせん構造は接続の安定性を向上させるためのコスト効率の高いアプローチを提供します。

• 一般産業用締結用途に適しています。
• 締結コンポーネント間にさらなる摩擦をもたらします。
• 繰り返しの組立・メンテナンス作業をサポートします。
• さまざまな素材とカスタマイズされた寸法をご用意しています。

一般的な用途には、機械フレーム、電気機器、自動車部品、一般的な産業用アセンブリなどがあります。このような分野において、ヘリカルロックワッシャーは不意の緩みに対する耐性を向上させ、メンテナンス頻度の削減に貢献します。ただし、より強力なロック性能が必要な非常に高振動な環境には必ずしも適しているとは限りません。

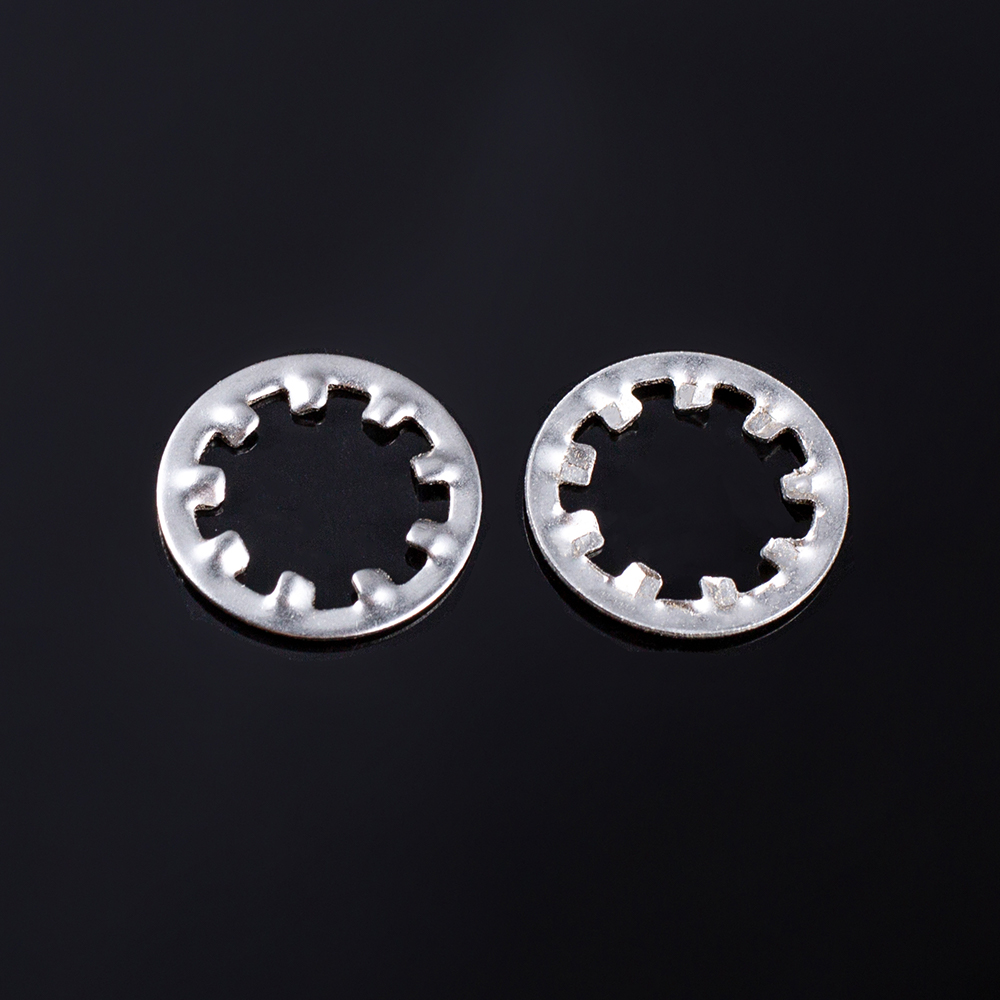

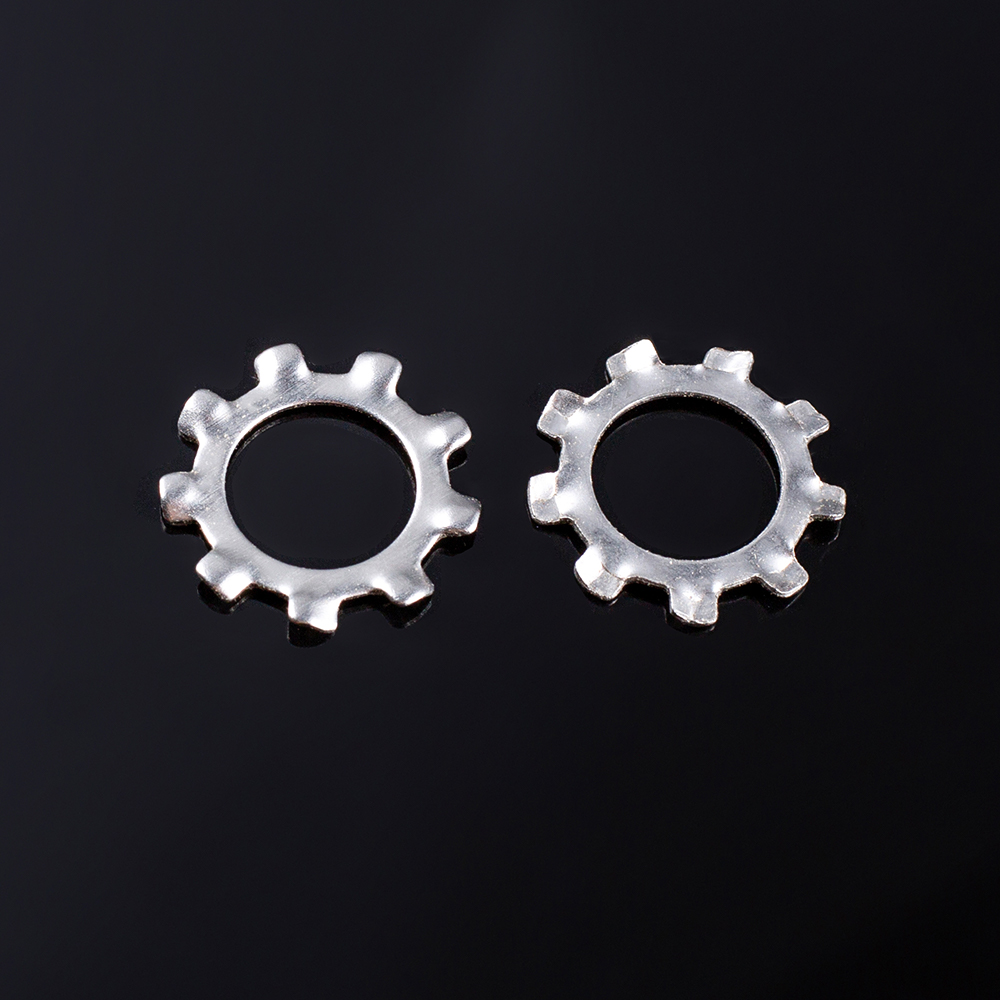

2. スターワッシャーおよびスターロックワッシャー: 強化された表面グリップ設計

星型ワッシャーと星型ロッキングワッシャーは、特別に設計された歯または鋸歯状の歯を使用して、ワッシャー、ファスナー、および取り付け面の間の機械的かみ合いを高めます。用途に応じて、ねじシャフトのより強力なグリップが必要か、アセンブリ表面のより広い接触領域が必要かに応じて、歯を内径または外径に配置できます。

スターワッシャー そして スターロックワッシャー 一般的に、単純なバネ作用よりも回転運動に対する抵抗が重要な用途に選択されます。鋸歯状のエッジが接触面にわずかに侵入し、より強力な回転防止効果を生み出します。この設計は、頻繁な振動、衝撃、または動きにさらされるアセンブリに利点をもたらします。

従来の螺旋構造と比較して、スター型デザインは異なるロック機構を提供します。主にバネの張力に依存するのではなく、面での係合によって保持力を高めます。このため、電気パネル、機械カバー、制御装置、および長期間の動作期間にわたって安定した位置決めが必要なコンポーネントに役立ちます。

星型ワッシャーの製造には、歯の形状、材料の硬度、表面処理を正確に制御する必要があります。 Zhejiang Chance & Union Import and Export Co., Ltd. (略称: Chance & Union) は、ワッシャー、ボルト、ナット、カスタマイズされた締結部品などの精密金属部品に重点を置いています。高度な製造能力と徹底した品質管理により、さまざまな業界で信頼性の高いファスニング製品を求めるお客様をサポ​​ートしています。

3. カスタム ロッキング ワッシャー: 特殊な産業要件に対応するソリューション

標準的なワッシャーの設計は、航空宇宙機器、電気自動車、医療機器、高度な産業機械の要件を常に満たせるとは限りません。カスタム ロッキング ワッシャーは、特定の設置条件、荷重要件、環境要因、アセンブリ構造に従って開発されます。これらの製品には、特殊な形状、異常な寸法、カスタマイズされた溝、または特定の材料の選択が含まれる場合があります。

ロックワッシャー カスタマイズされた用途で使用されるものは、強度、耐久性、完全な締結システムとの互換性のバランスが取れている必要があります。エンジニアは通常、適切なワッシャーの設計を選択する前に、材料の選択、表面処理、製造精度などの要素を評価します。適切に設計されたロックワッシャーにより、接続の安定性が向上すると同時に、振動や繰り返しの機械的ストレスによるコンポーネントの故障のリスクが軽減されます。

Chance & Union は、顧客の図面、公差要件、およびアプリケーション標準に基づいてカスタマイズされた締結ソリューションを提供します。同社は、冷間圧造、熱間鍛造、CNC 機械加工などのプロセスを利用して、ステンレス鋼、合金鋼、アルミニウム合金、銅、チタン、二相鋼、ハステロイ、その他の特殊合金から精密部品を製造しています。これらの機能により、要求の厳しい業界向けにカスタマイズされた洗濯機の製造が可能になります。

カスタマイズされたロックワッシャーには次のような利点があります。

1. 使用条件を分析し、適切な材料と構造を選択します。
2. エンジニアリング図面に従ってカスタマイズされた寸法とデザインを開発します。
3. 生産全体を通して品質検査とバッチトレーサビリティを実施します。
4. 設置時および実際の適用時における技術サポートを提供します。

製造能力と品質管理

Chance & Union は、金属製造における 20 年以上の家族の経験を継承してきました。強力な生産能力とサプライチェーンの利点に支えられ、同社は世界中の顧客に精密締結部品を提供しています。研究開発、生産、検査、納品管理までの生産体制を整えており、さまざまなロットの要求に応じて安定した品質を保証します。

同社は 25 か国以上の顧客にサービスを提供し、200 を超えるクライアントにサポートを提供しています。 Chance & Union は、自動化された冷間圧造および機械加工プロセスにより、標準部品と非標準部品の両方で一貫した生産品質を維持しています。同社はまた、顧客が製品ライフサイクル全体を通じて締結パフォーマンスを管理できるよう、技術コンサルティング、故障分析サポート、製品バッチ追跡サービスも提供しています。

用途に適したロックワッシャーを選択する方法

正しいワッシャーのタイプを選択するには、使用環境、締め付け要件、および組み立て構造を考慮する必要があります。アプリケーションによっては、異なるロック方法が必要になる場合があります。たとえば、中程度の振動にさらされる機器には螺旋設計が使用される場合がありますが、より強力な回転防止性能が必要なシステムには鋸歯状構造の利点が得られる場合があります。

選択プロセスでは、いくつかの重要な要素に焦点を当てる必要があります。

• 振動、衝撃、腐食条件などの使用環境。
• 必要な機械的強度とファスナーとの適合性。
• 温度と使用条件に応じた材料の選択。
• 組み立て要件、メンテナンス頻度、生産量。

専門メーカーは、実際の用途のニーズに基づいてワッシャーの設計を最適化するお手伝いをします。エンジニアリングコミュニケーションと生産経験を通じて、カスタマイズされた締結コンポーネントはより優れた信頼性と長期にわたるサービスパフォーマンスを実現できます。

よくある質問

Q1: ロックワッシャーの主な目的は何ですか?

ロックワッシャーは、振動や衝撃、繰り返しの動きによるナットやネジの緩みを防ぐために設計されています。その構造により、締結コンポーネント間の摩擦や機械的噛み合いが増加します。

Q2: ヘリカルワッシャーとスターワッシャーの違いは何ですか?

ヘリカル設計は主にバネの張力と摩擦に依存しますが、 スターワッシャー 鋸歯状のエッジを使用して表面のグリップ力を向上させます。使用条件や必要なロック性能に応じて適切な選択を行ってください。

Q3: スターロックワッシャーは特殊な用途に合わせてカスタマイズできますか?

はい。 スターロックワッシャー エンジニアリング要件に応じて、寸法、材料、表面処理に関してカスタマイズできます。カスタマイズされた設計は、特殊な産業機器で一般的に使用されます。

Q4: Chance & Union はカスタマイズされたファスニング製品に対してどのようなサービスを提供しますか?

チャンスアンドユニオンは、カスタマイズされた締結部品の材料選択、精密製造、品質管理、技術コンサルティング、バッチトレーサビリティを含む、製品開発から量産までの完全なサポートを提供します。

Q5: 入手可能なロックワッシャー製品の詳細はどこで確認できますか?

詳しい製品情報については、 ロックワッシャー エンジニアがさまざまな構造を比較し、用途に適した締結コンポーネントを選択するのに役立ちます。
