製品概要

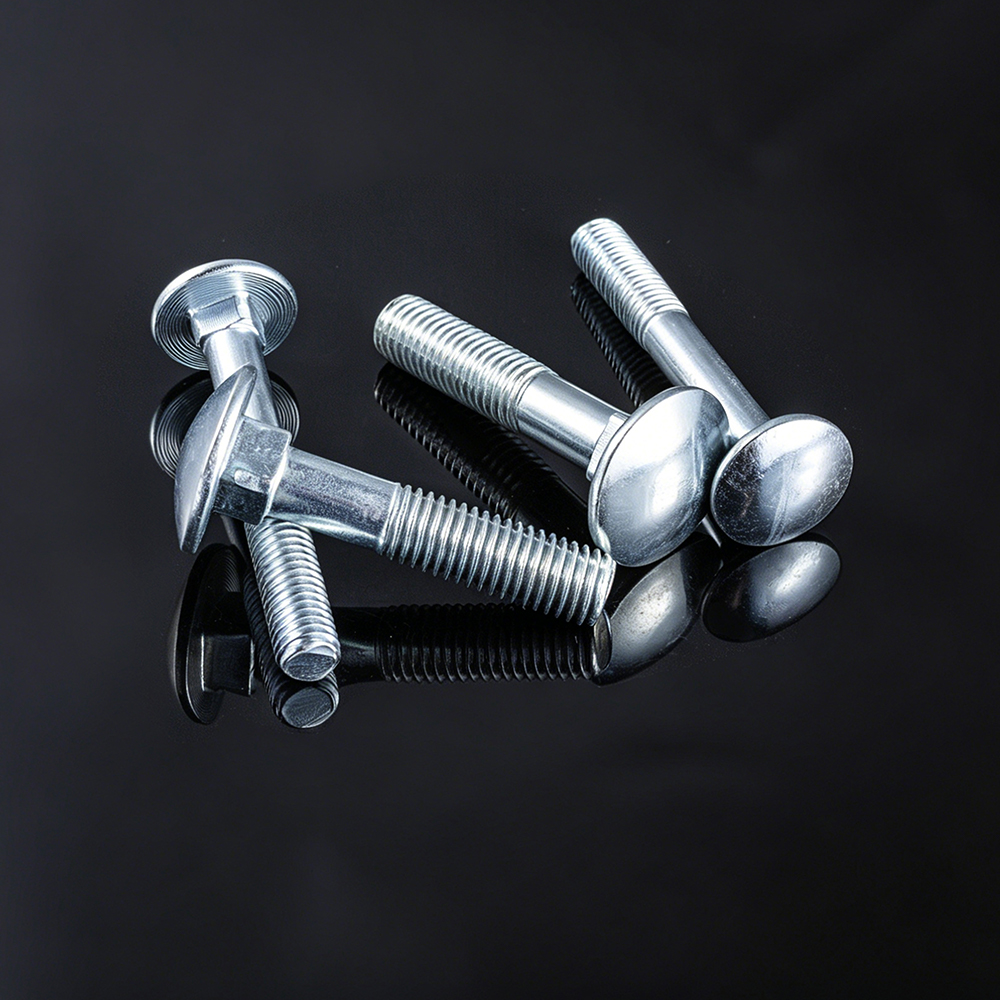

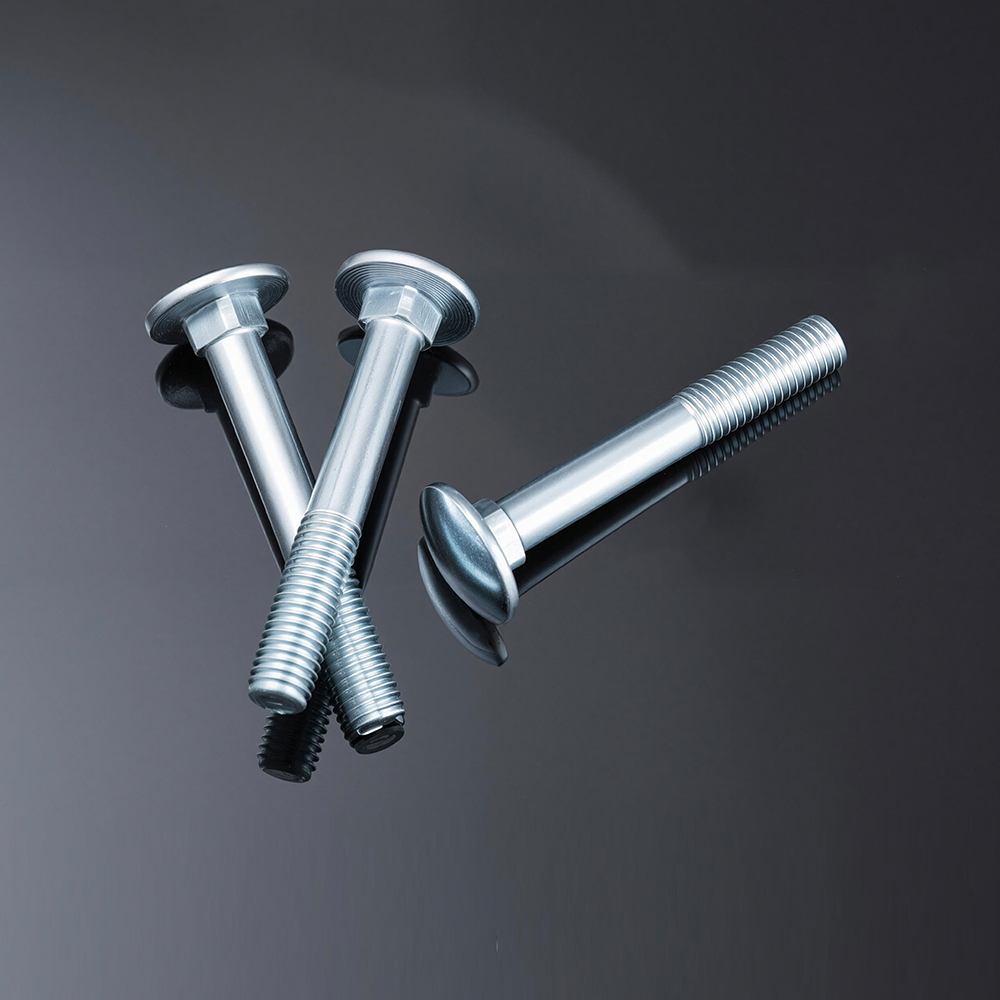

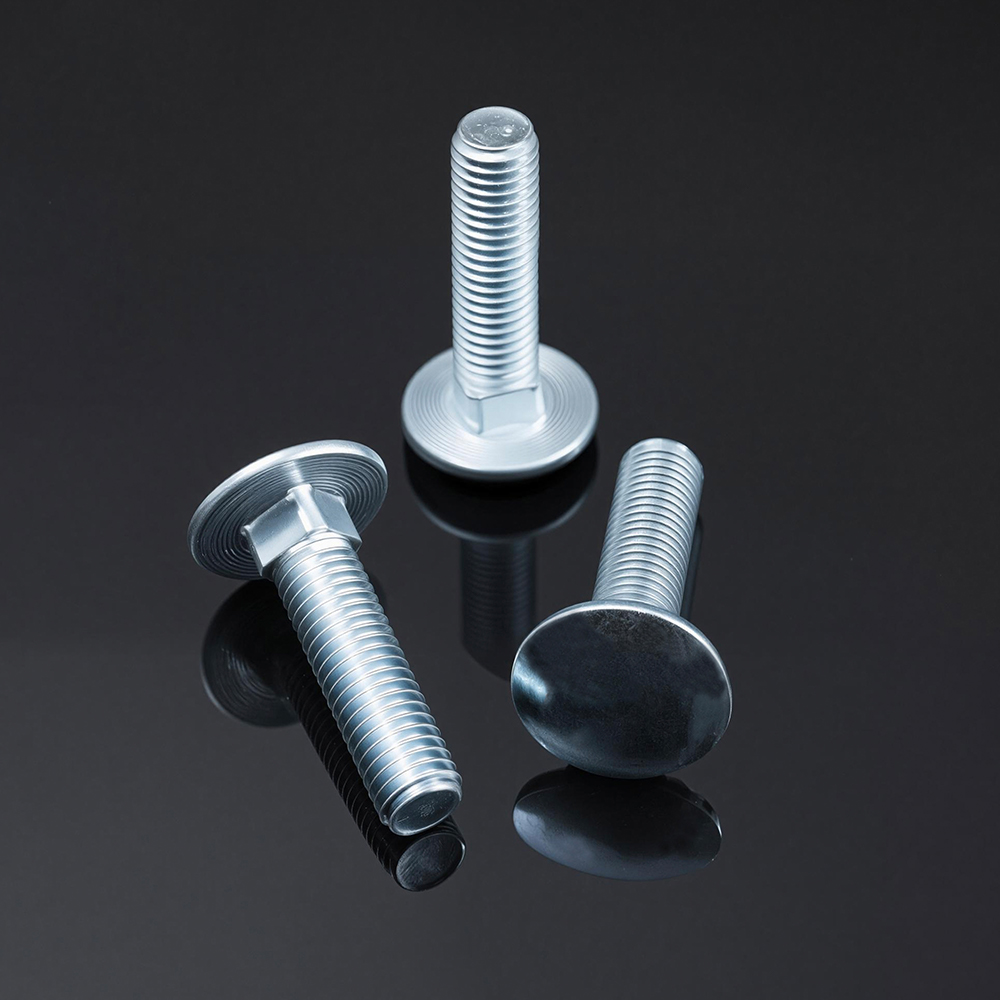

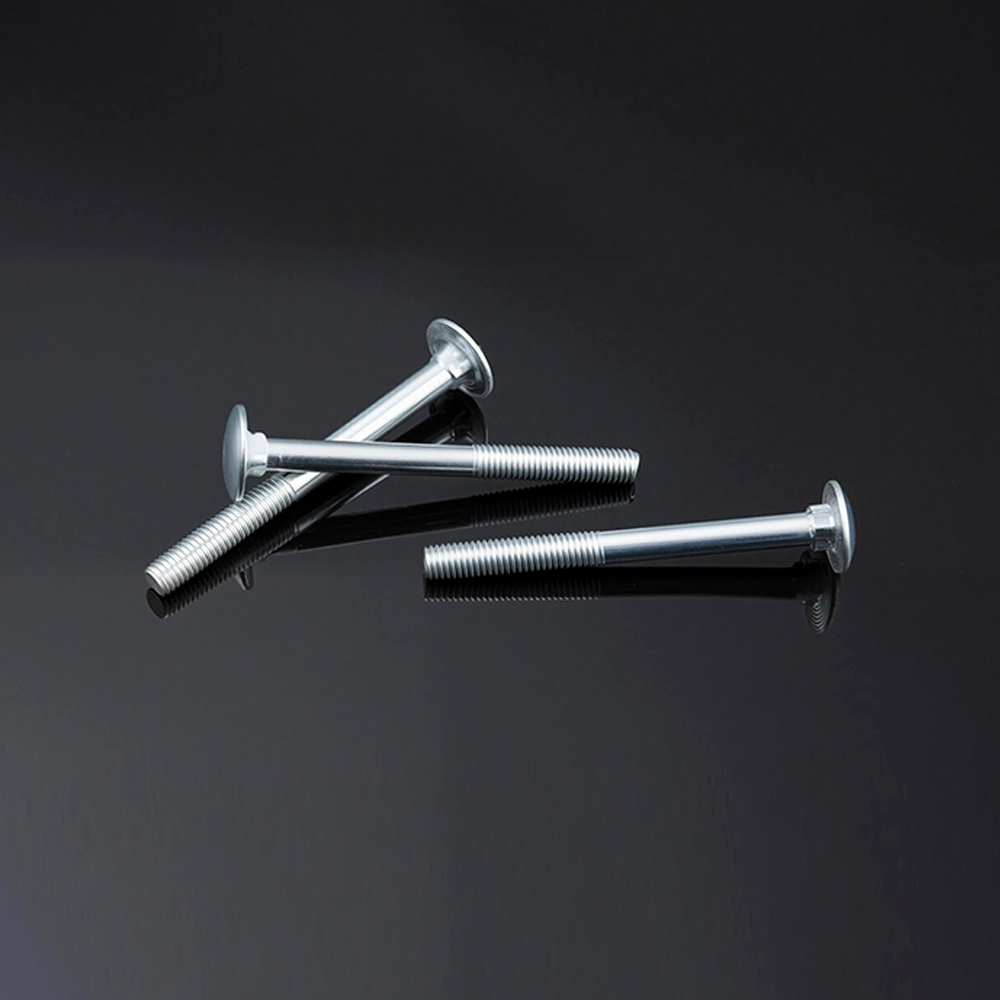

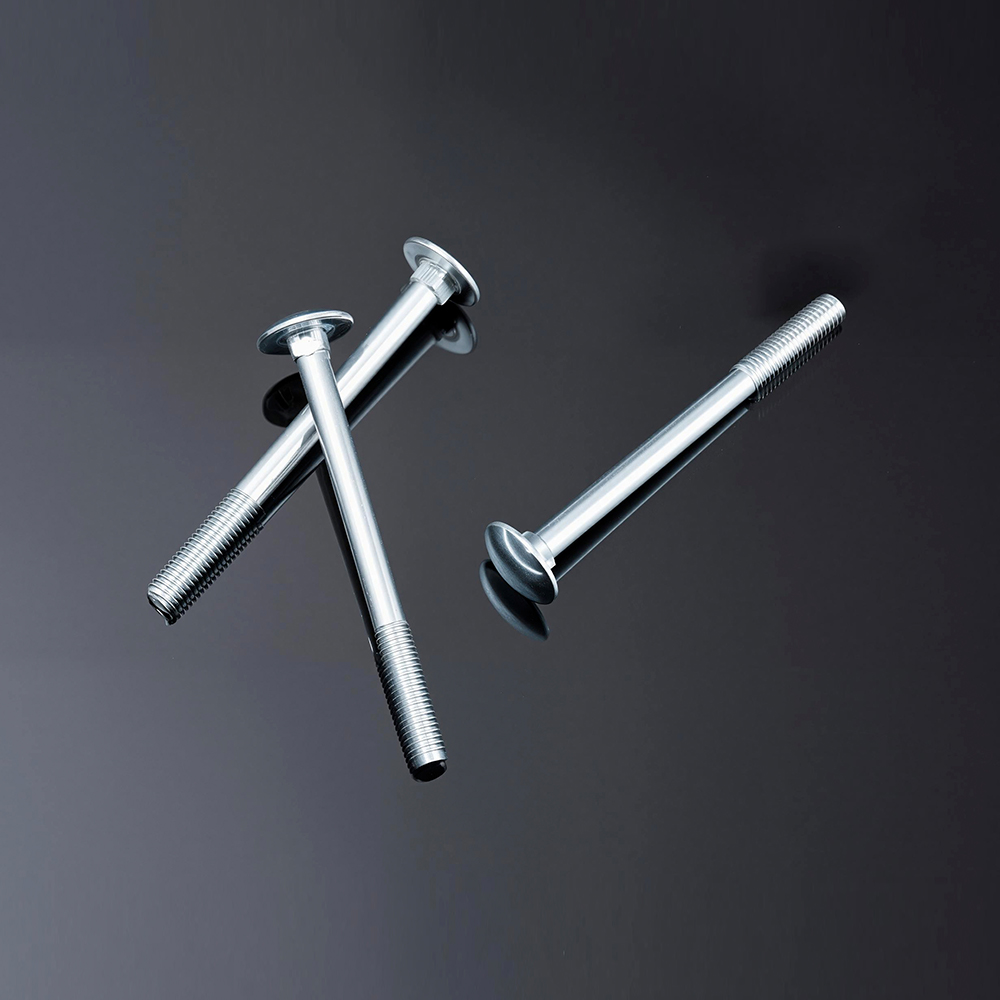

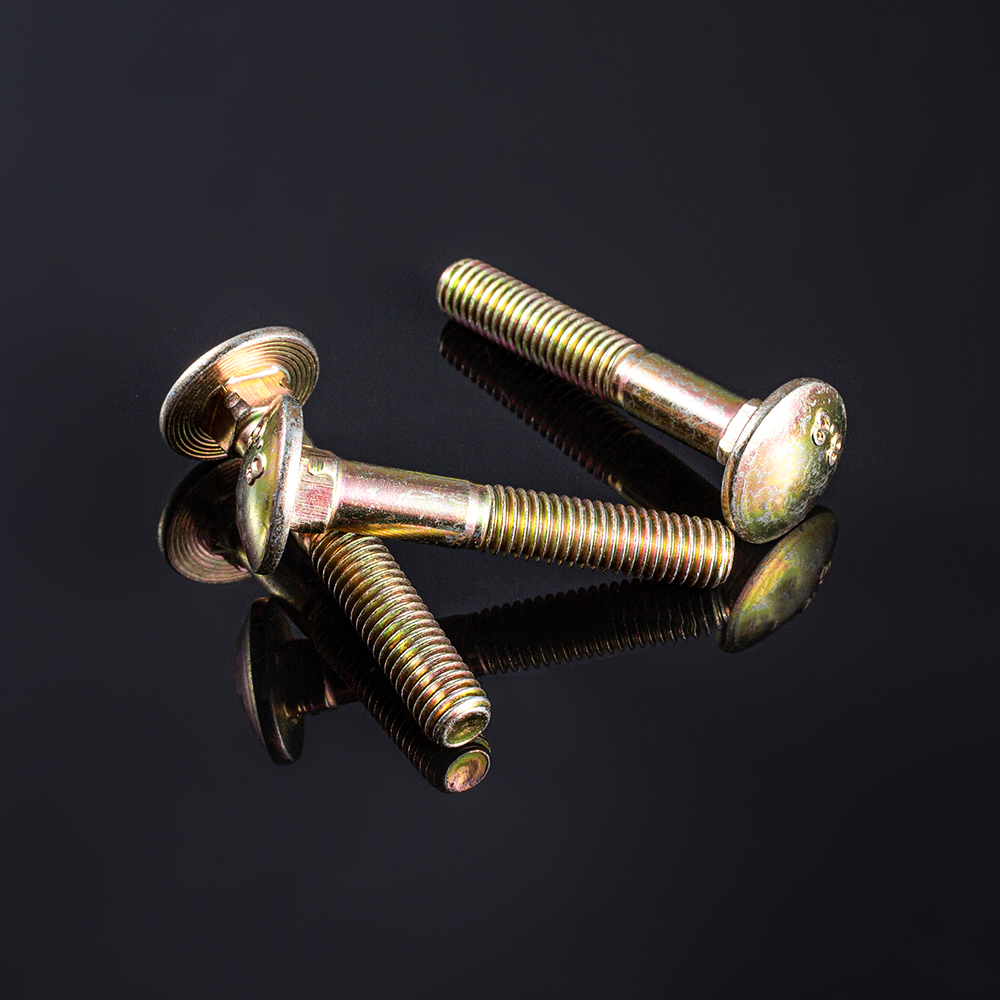

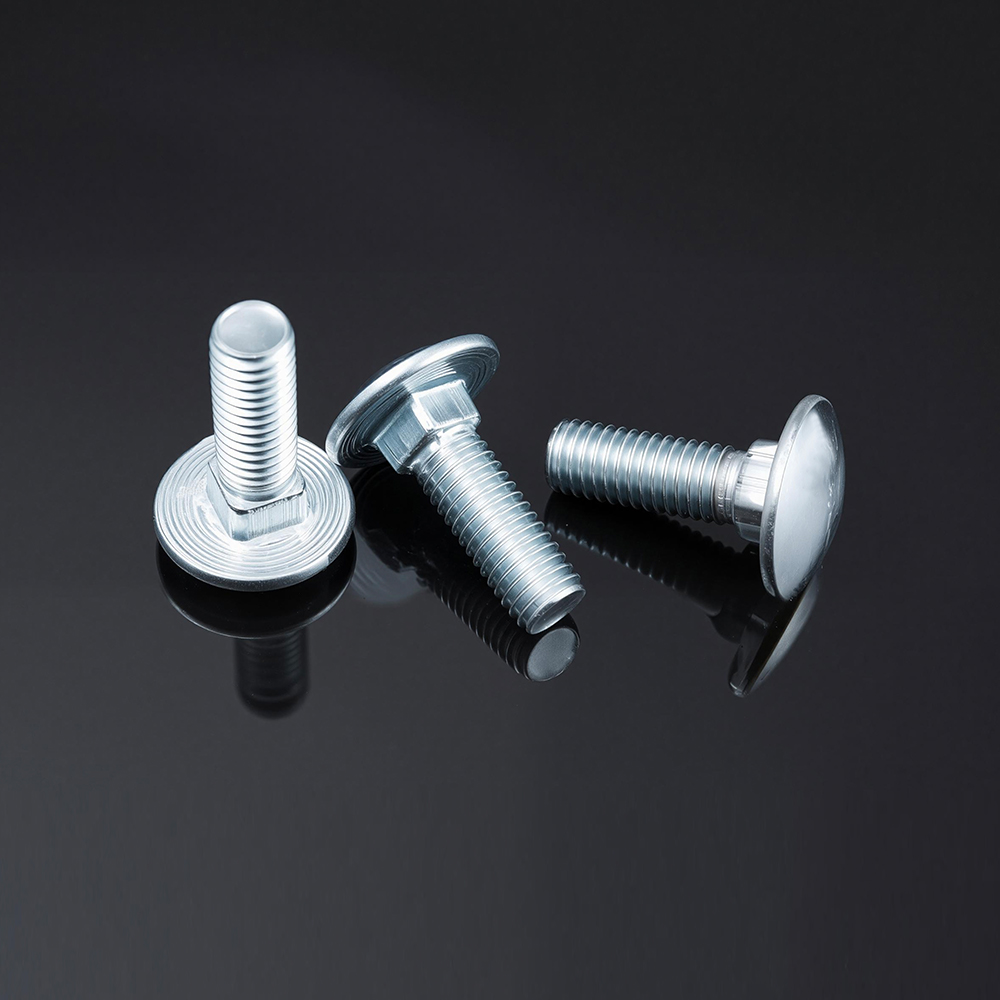

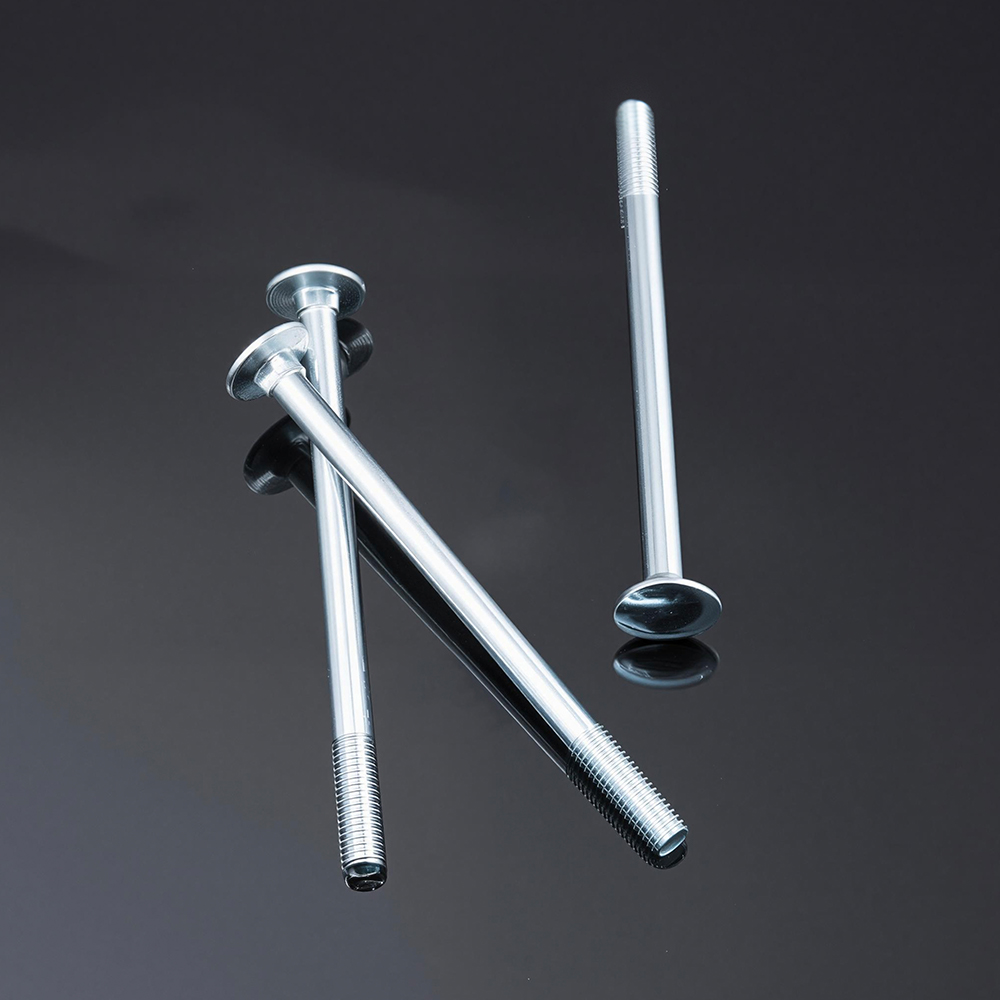

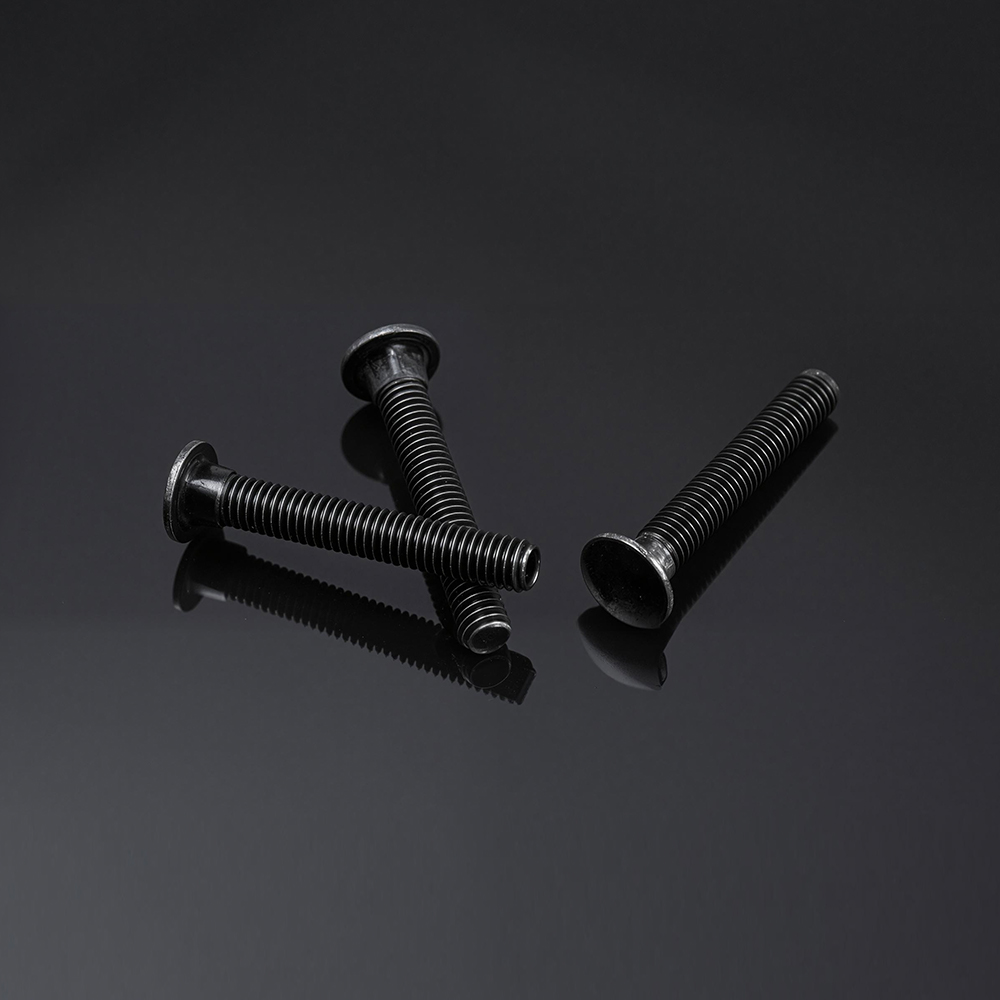

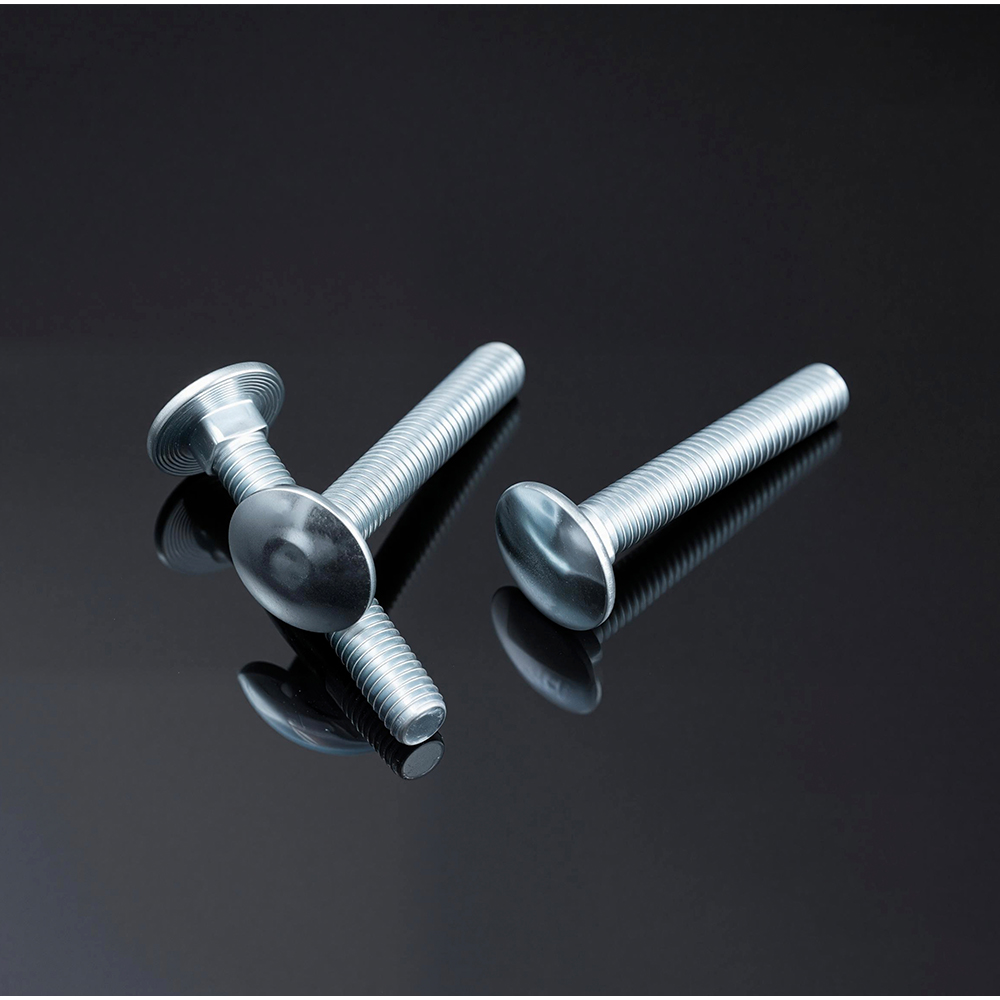

ラージ フラット ヘッド ラウンド ネック キャリッジ ボルトは、幅広のフラット ドーム ヘッドと伝統的なスクエア ネックを組み合わせた特徴があり、幅広い標準用途に優れた荷重分散とすっきりとした完成した外観を提供します。
主な特長
特大のフラットヘッドによりクランプ力がより広い領域に分散され、材料の応力が軽減されます。
滑らかで引っ掛かりのないドームヘッドは、目に見える設置に最適です。
四角い回転防止ネックにより、事前に開けられた穴に確実に保持されます。
あらゆる標準長さとねじピッチを取り揃えています。
屋内、屋外、腐食環境に対応する複数の材料と仕上げのオプション。
| SAEグレード5.8（ISO5.8相当） | |
| ボルト径 | M5～M20 (カスタマイズ可能) |
| ねじの種類 | UNC / UNF (カスタマイズ可能; メートルオプション用の ISO メートルねじ) |
| 規格 | DIN 603 / SAE J429 / ASTM A307 (顧客の要件に応じて切り替え可能) |
| 強度グレード | SAE グレード 5.8 |
| 熱処理 | 焼き入れ焼き戻し(Q&T) |
| 引張強さ | ≧500?MPa |
| 降伏強さ | ≧400?MPa |
| 硬度 | HRC 22–27 |
| ヘッドスタイル | 四角い首を持つキノコの頭、プラスのくぼみ |
| ねじの精度・公差 | 2A / 3A (インチ); 6g (メートル法) |
| 動作温度 | -40℃～250℃ |
| 適合するコンポーネント | 六角ナット（DIN 934）、平ワッシャー（DIN 125） |
| SAEグレード8.8（ISO8.8相当） | |
| ボルト径 | M5～M20 (カスタマイズ可能) |
| ねじの種類 | UNC / UNF (カスタマイズ可能) |
| 規格 | DIN 603 / SAE J429 / ASTM A325 |
| 強度グレード | SAE グレード 8.8 |
| 材質 | 中炭素鋼（C45 / SAE 1045） |
| 熱処理 | 焼き入れ焼き戻し(Q&T) |
| 引張強さ | ≧800?MPa |
| 降伏強さ | ≧640?MPa |
| 硬度 | HRC 24–33 |
| ヘッドスタイル | 四角い首を持つキノコの頭、プラスのくぼみ |
| ねじの精度・公差 | 2A / 3A |
| 動作温度 | -40℃～300℃ |
| 適合するコンポーネント | 六角ナット（DIN 934）、平ワッシャー（DIN 125）, Spring washers (DIN 127) |
| SAEグレード10.9（ISO10.9相当） | |
| ボルト径 | M5～M20 (カスタマイズ可能) |
| ねじの種類 | UNC / UNF (カスタマイズ可能) |
| 規格 | DIN 603 / SAE J429 / ASTM A490 |
| 強度グレード | SAE グレード 10.9 |
| 材質 | 合金構造用鋼 (40Cr / SAE 4140) |
| 熱処理 | 焼き入れ焼き戻し(Q&T) |
| 引張強さ | ≧1000?MPa |
| 降伏強さ | ≧900?MPa |
| 硬度 | HRC 32–39 |
| ヘッドスタイル | 四角い首を持つキノコの頭、プラスのくぼみ |
| ねじの精度・公差 | 2A / 3A |
| 動作温度 | -40℃～350℃ |
| 適合するコンポーネント | 高強度六角ナット（DIN 934、クラス10）、平ワッシャー（DIN 125） |
| SAEグレード12.9（ISO12.9相当） | |
| ボルト径 | M5～M20 (カスタマイズ可能) |
| ねじの種類 | UNC / UNF (カスタマイズ可能) |
| 規格 | DIN 603 / SAE J429 / ASTM A490 |
| 強度グレード | SAE グレード 12.9 |
| 材質 | 合金構造用鋼 (35CrMo / SAE 4135) |
| 熱処理 | 焼き入れ焼き戻し(Q&T) |
| 引張強さ | ≧1200?MPa |
| 降伏強さ | ≧1080?MPa |
| 硬度 | HRC 39–44 |
| ヘッドスタイル | 四角い首を持つキノコの頭、プラスのくぼみ |
| ねじの精度・公差 | 2A / 3A |
| 動作温度 | -40℃～380℃ |
| 適合するコンポーネント | 高強度六角ナット (DIN 934、クラス 12)、平ワッシャー (DIN 125) |
アプリケーション
一般的な木工品、デッキ、手すりシステム、遊具、公共家具、および木と金属のハイブリッド構造アセンブリ。
