製品概要

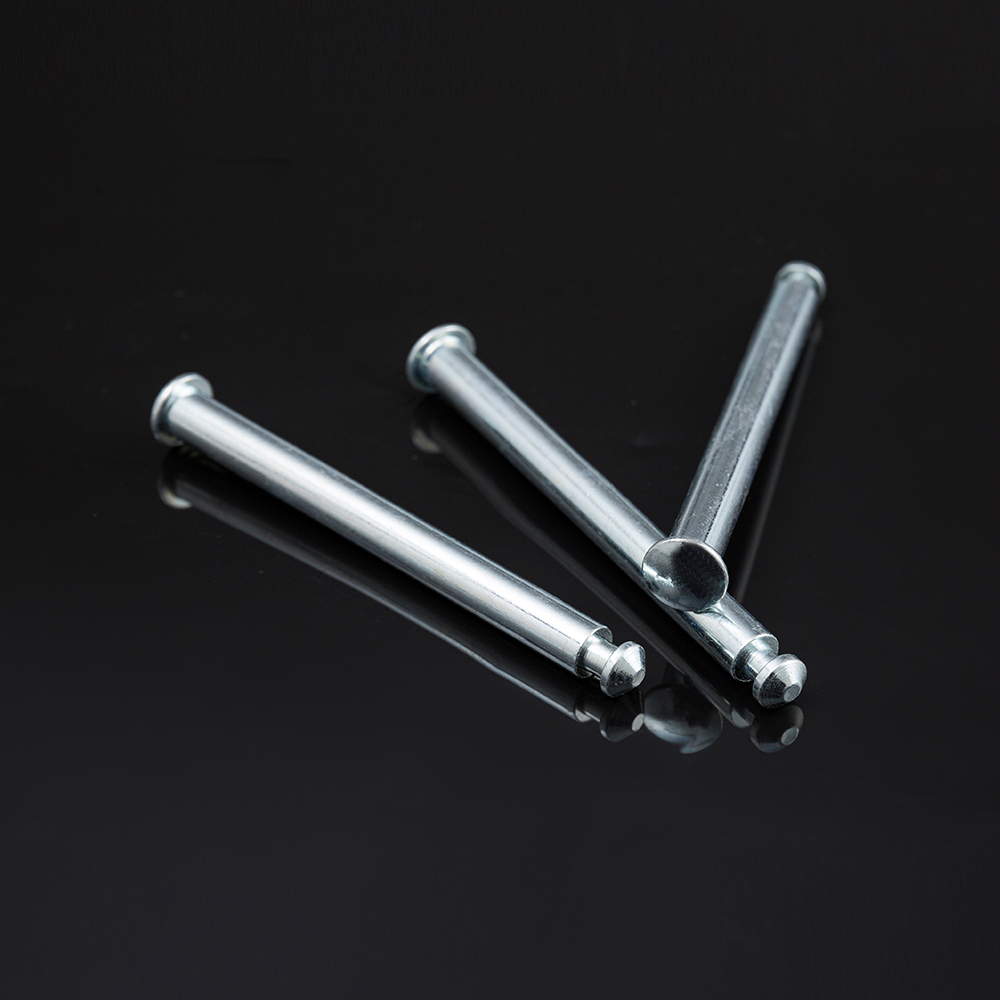

パイロット チップ付きクレビス ピンは、クレビス リンケージおよびピボット アセンブリでの位置合わせと取り付けが迅速に行えるように設計された、精密に設計されたファスナーです。先細のパイロットチップにより、整列した穴への挿入が簡単になり、横穴によりコッターピンまたはクリップによる確実な保持が可能になります。
主な特長
先細のパイロットチップにより、迅速な位置合わせと簡単な取り付けが可能です。
確実な保持のためにコッターピンまたはスプリングクリップと併用するための横穴。
精密加工されたシャンクにより、滑らかで摩耗の少ないピボット接続が実現します。
重荷重の機械的リンケージに適した高強度構造。
カスタム用途に合わせて、さまざまな長さと直径をご用意しています。
| グレード | 炭素鋼(5.8・8.8)/ステンレス304・316 |
| サイズ範囲 | Ø3～Ø50mm (カスタム長も利用可能) |
| 規格 | DIN 1443 / DIN 1444 / ISO 2341 |
| スタイル | 穴付クレビスピン・溝付クレビスピン（割ピン用） |
| 材質 | 炭素鋼・合金鋼・ステンレス鋼304・316 |
| 表面仕上げ | 無地 / 亜鉛メッキ / 四三酸化鉄皮膜 / 不動態化処理 |
| 硬度 | HRB 80 ～ 220 (グレードによる) |
| 動作温度 | -40°C ～ 250°C (材質による) |
| 特長 | 高いせん断強度、割ピンによる確実なロック |
| アプリケーション | リンケージアセンブリ、機械、吊り上げ装置、および農業用具 |
アプリケーション
自動車リンケージ、建設機械、農業機械、産業用ピボットアセンブリ。
