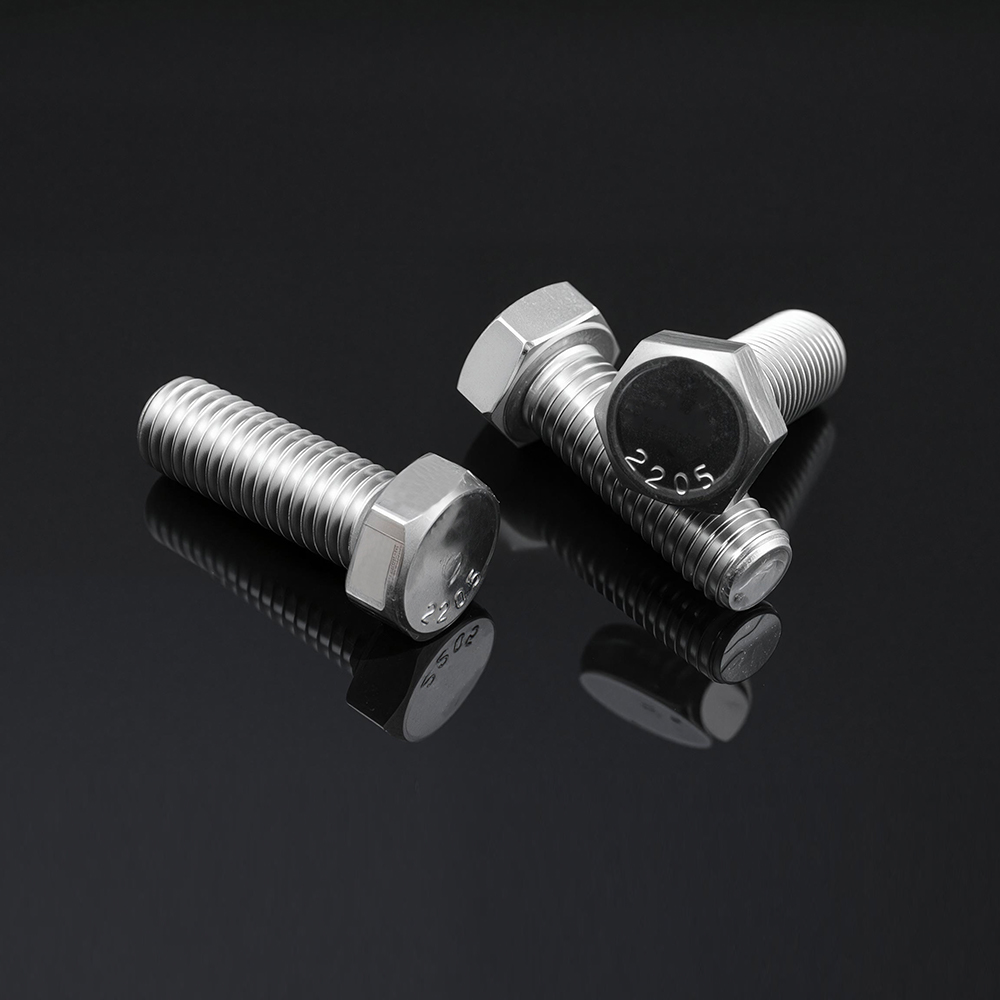

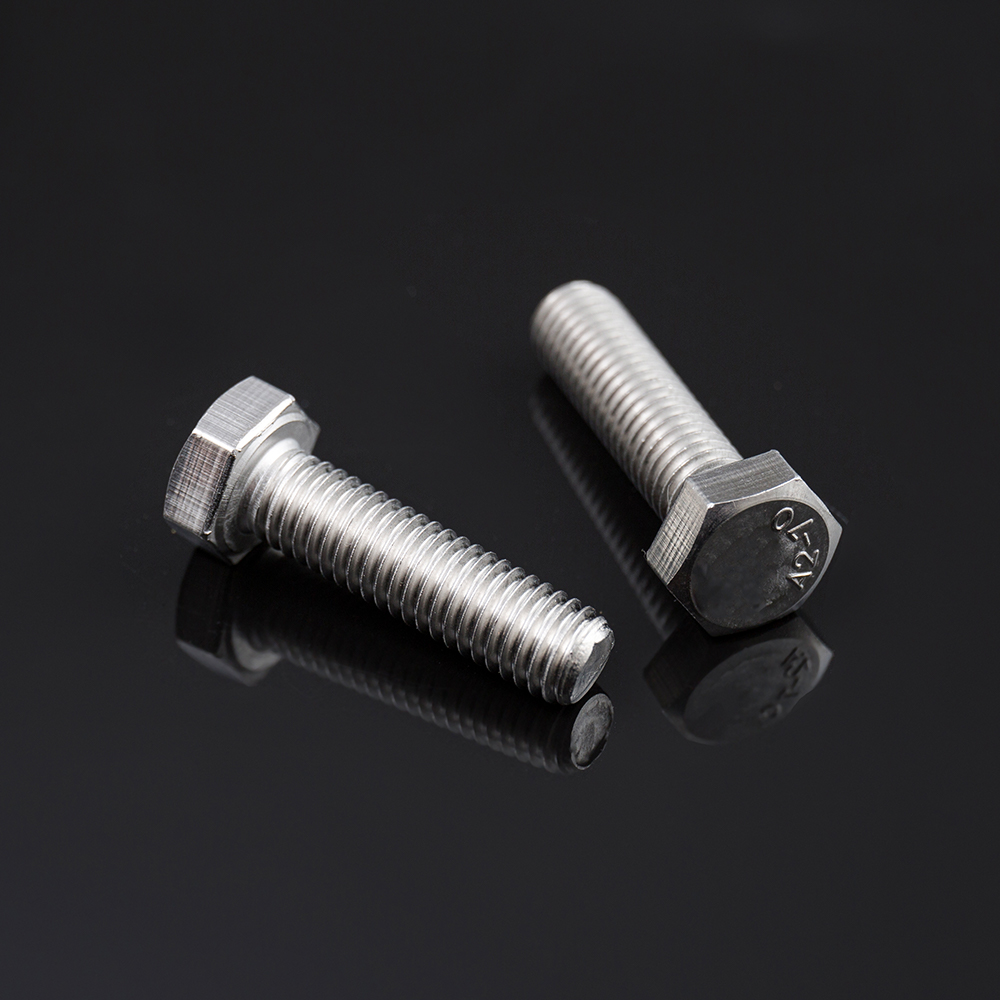

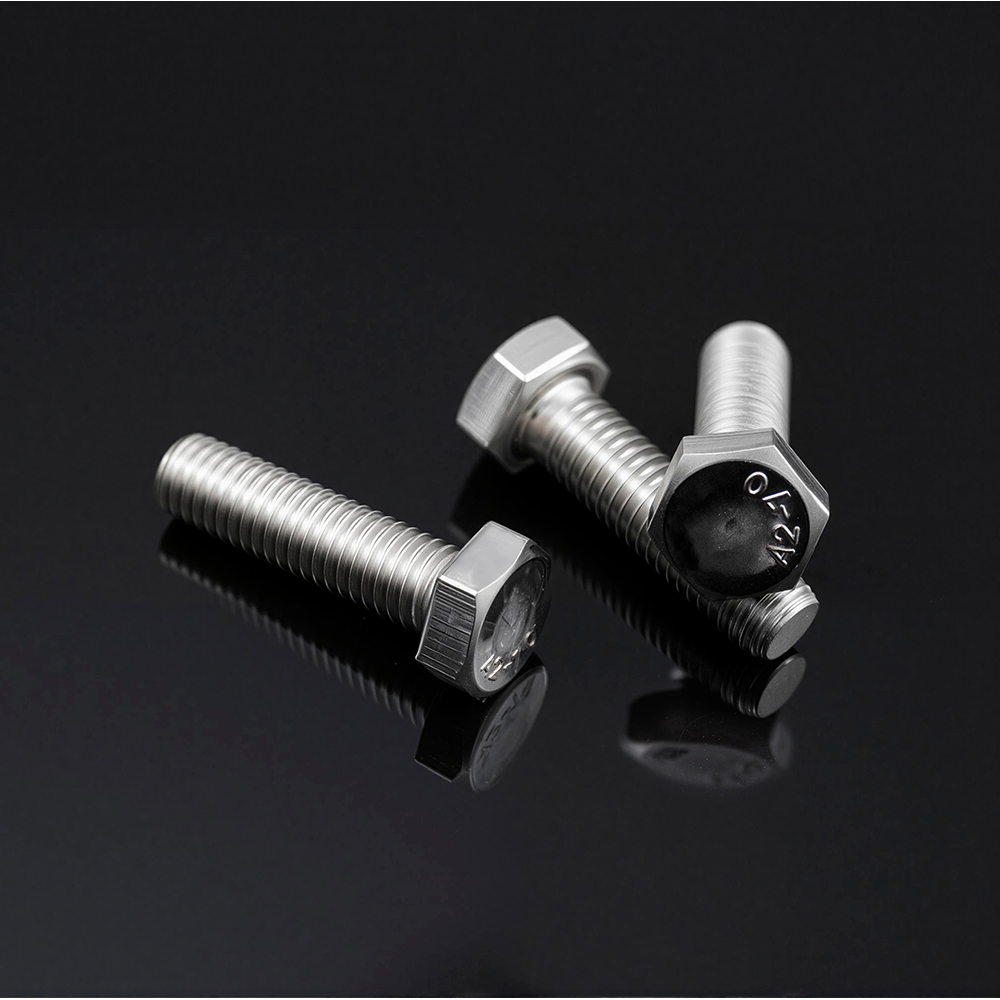

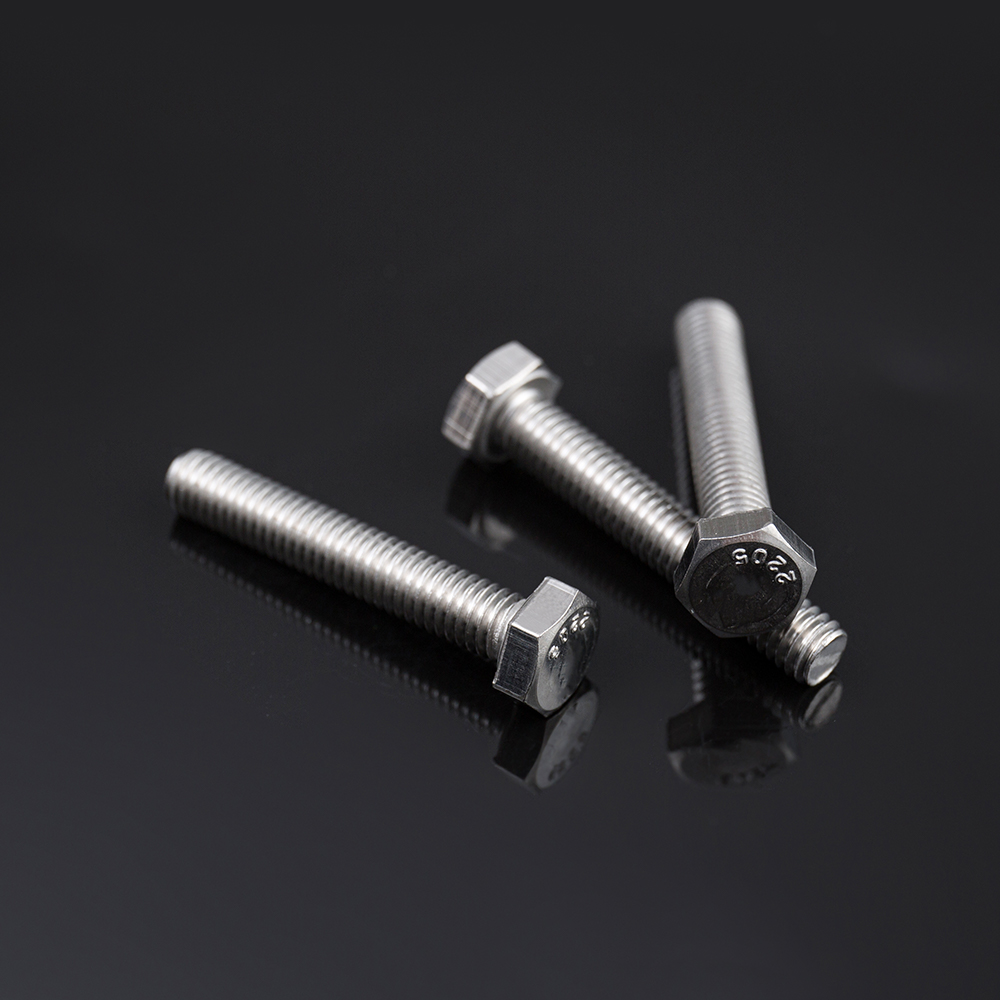

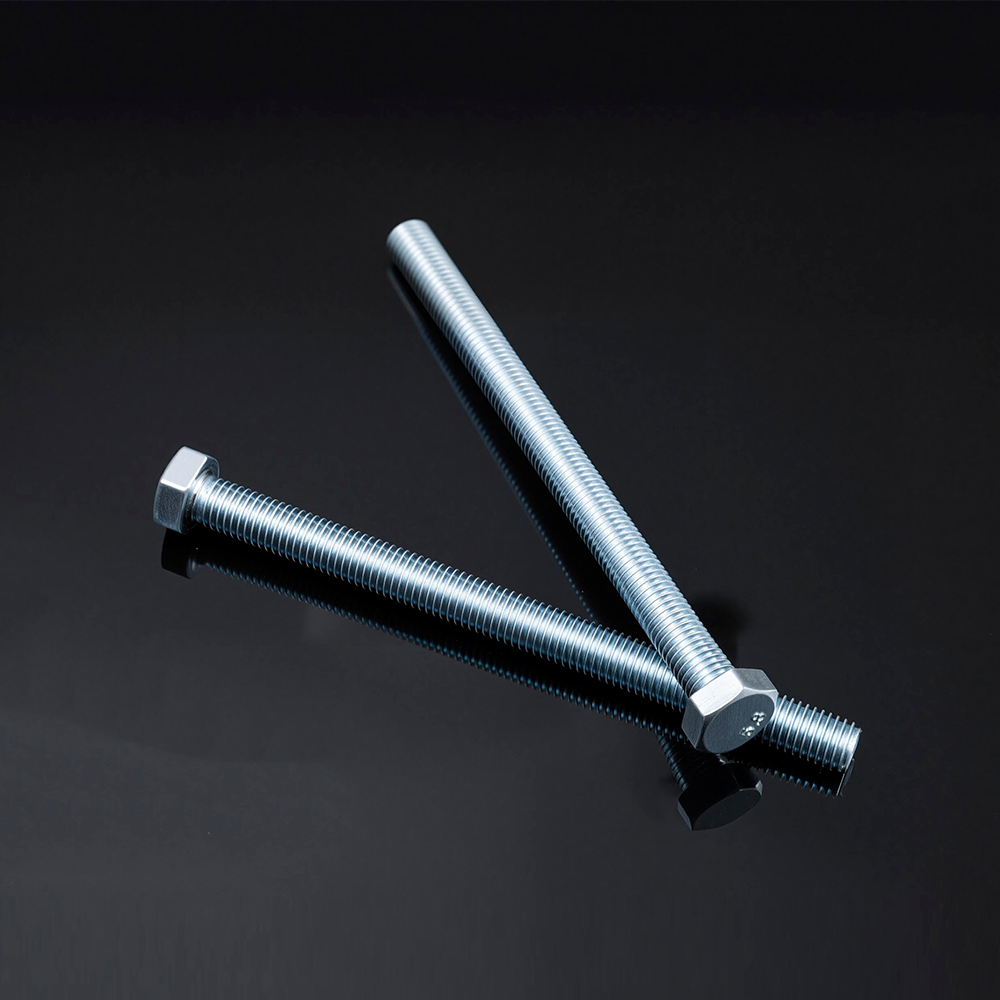

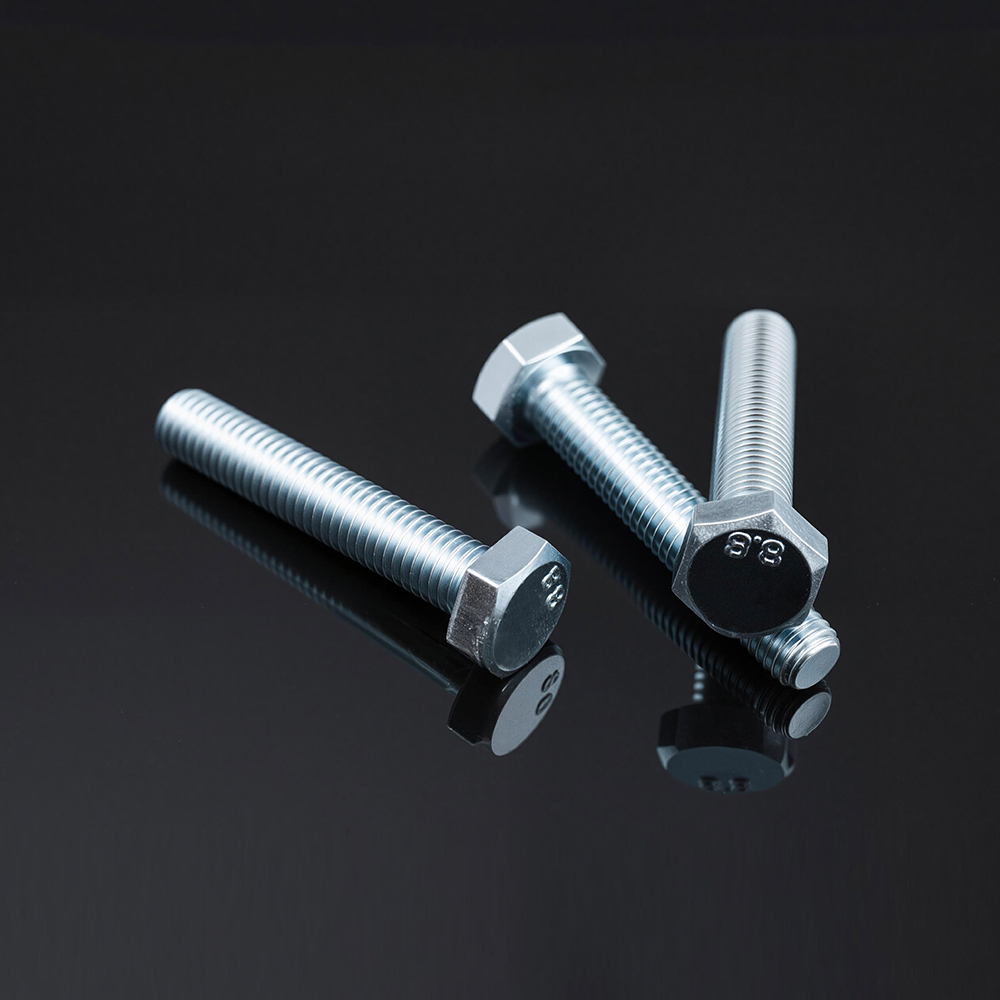

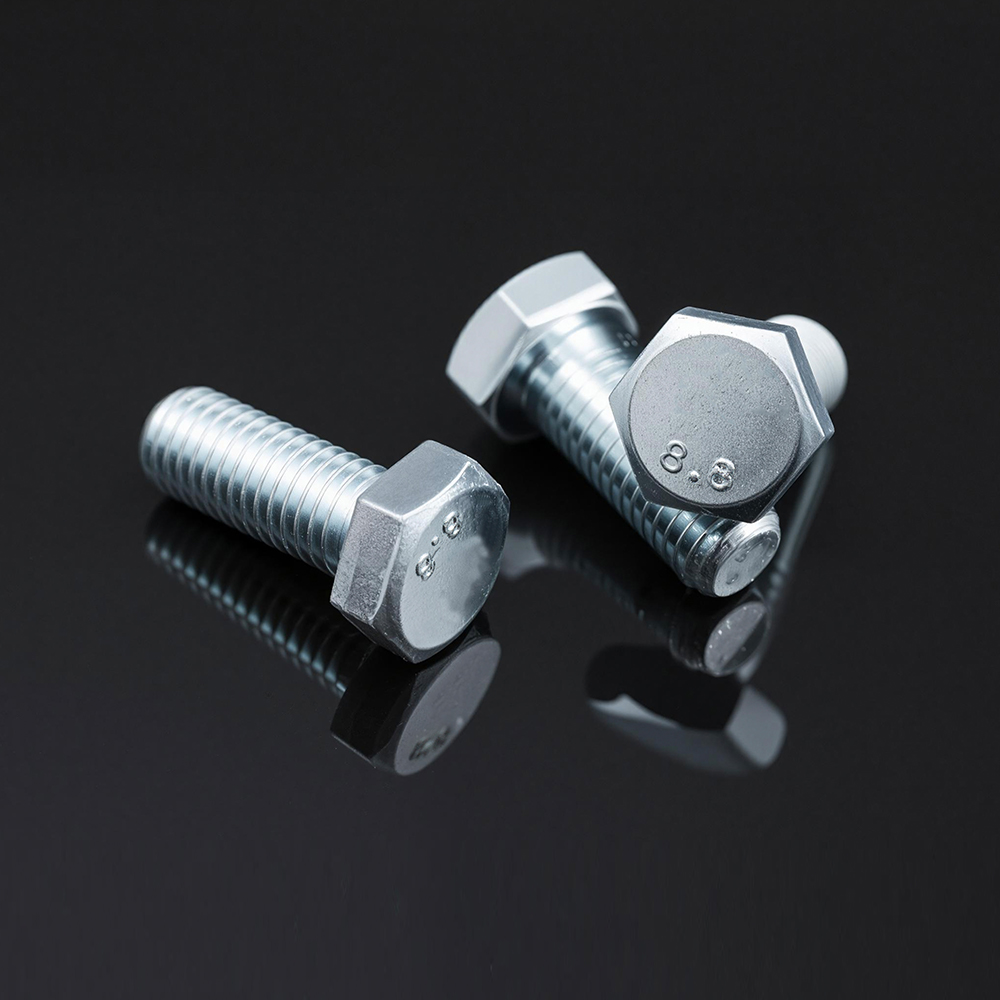

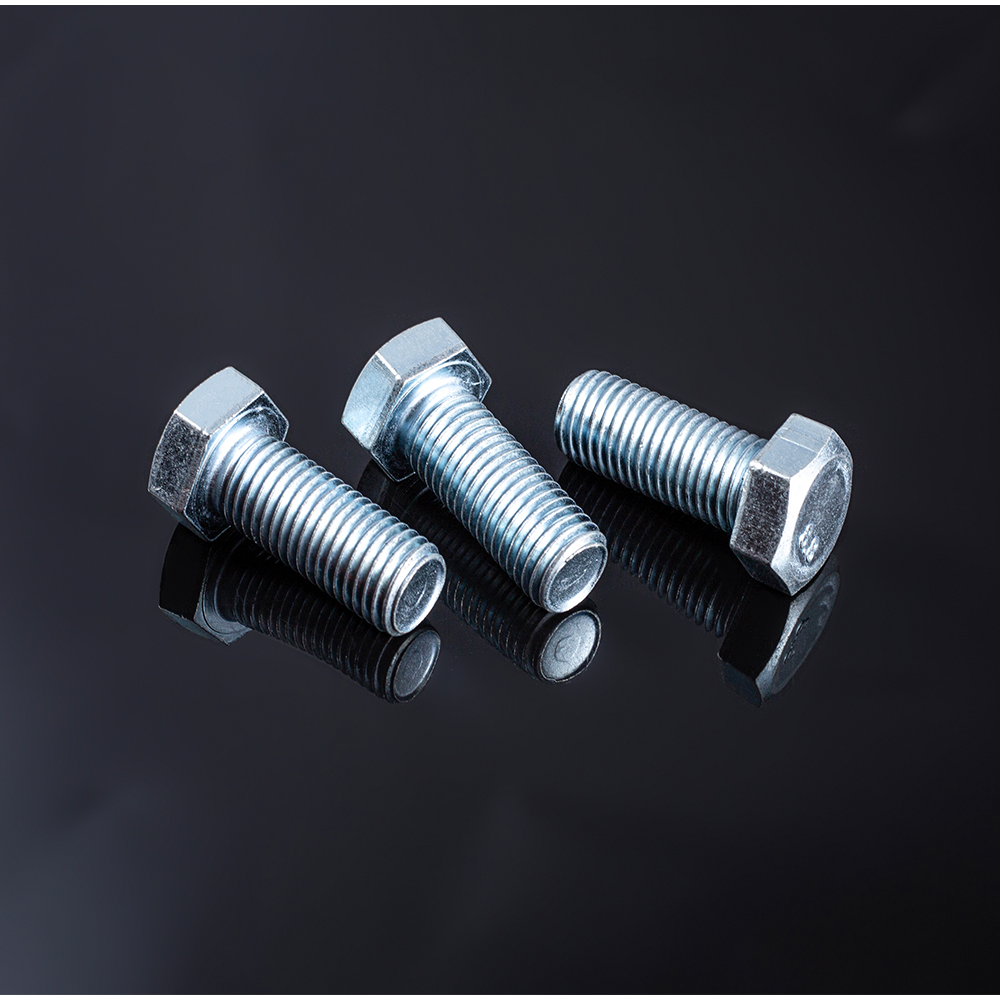

主な特長
連続全ねじシャンクにより、ねじ山の接触が最大化され、しっかりと確実にフィットします。
標準の六角ヘッドにより、狭いスペースでもレンチに簡単にアクセスできます。
幅広い互換性を実現するため、メートル法 (M3 ～ M24) およびインチ法 (1/4 インチ～1 ～ 1/2 インチ) のサイズをご用意しています。
さまざまな条件下でも信頼性の高い耐荷重性能を実現するために精密に製造されています。

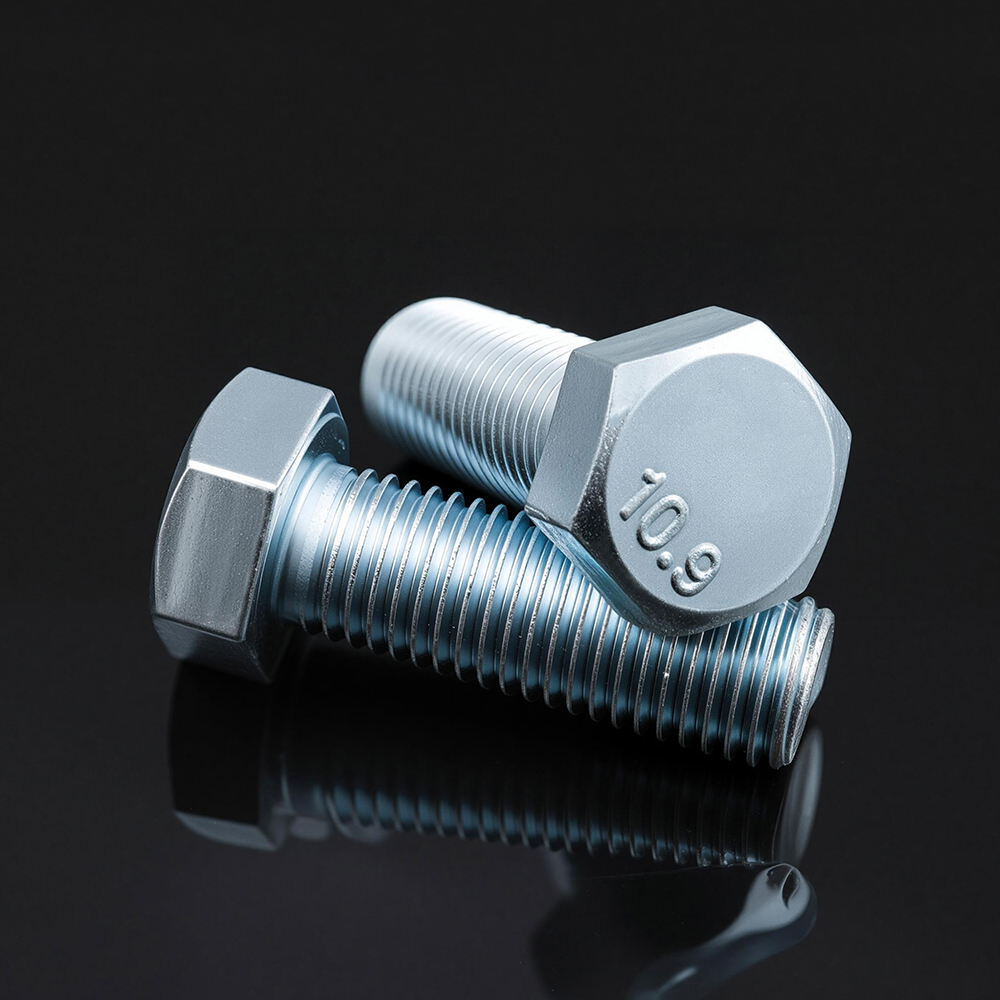

| グレード | SAE グレード 5.8 / 8.8 / 10.9 / 12.9 (ISO 5.8/8.8/10.9/12.9 相当) |
| サイズ範囲 | M5～M36 (カスタムサイズも利用可能) |
| ねじの種類 | メートル法（ISOメートルねじ）/UNC/UNF（カスタマイズ可能） |
| 規格 | DIN 931 / DIN 933 / ISO 4014 / ISO 4017 / ASTM A307 (リクエストごとに切り替え可能) |
| 熱処理 | 焼き入れ焼き戻し (Q&T) |
| 引張強さ | ≧ 500 ～ 1200 MPa (グレードによる) |
| 降伏強さ | ≧ 400 ～ 1080 MPa (グレードによる) |
| 硬度 | HRC 22 ～ 39 (グレード別) |
| ヘッドスタイル | ヘックスヘッド（外径六角） |
| スレッドクラス | 6g (メートル法) / 2A / 3A (インチ法) |
| 動作温度 | -40℃～250℃ |
| 材質 | 炭素鋼・合金鋼・ステンレス鋼304・316 |

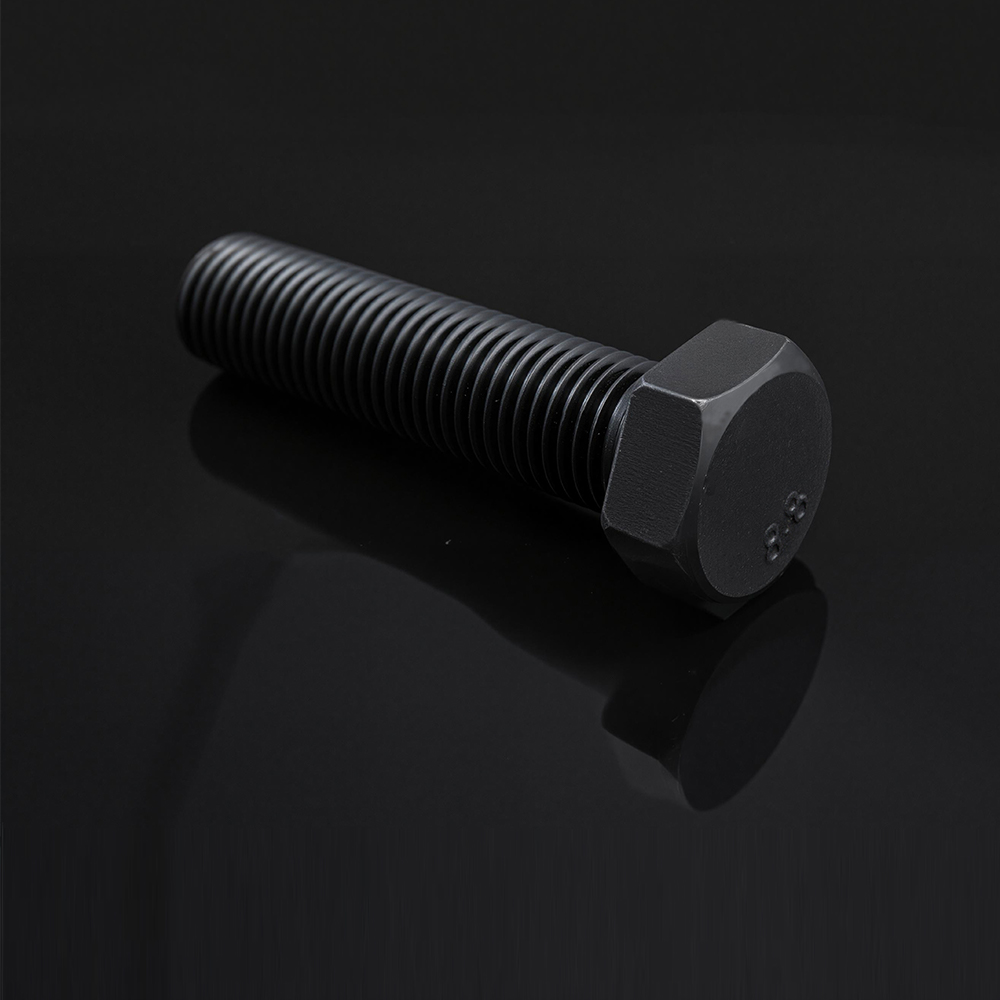

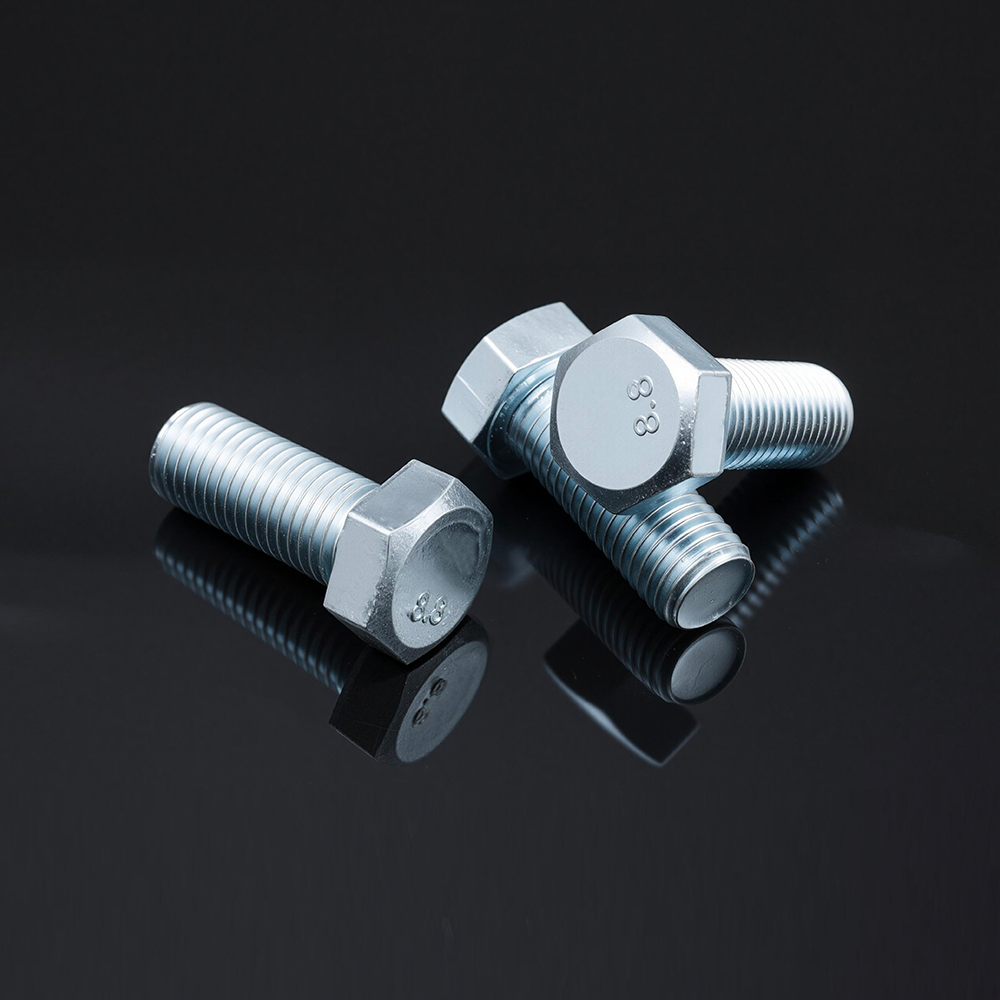

| 表面仕上げ | 無地 / 亜鉛メッキ(青/黄/黒) / 四三酸化鉄皮膜 / HDG / ダクロメット |
| マッチングパーツ | 六角ナット (DIN 934)、平ワッシャー (DIN 125)、スプリングワッシャー (DIN 127) |
アプリケーション
モーターの取り付け、機器のフレーム、機械のハウジング、およびスペースの制約によりナットの使用が現実的でない設置。
