製品概要

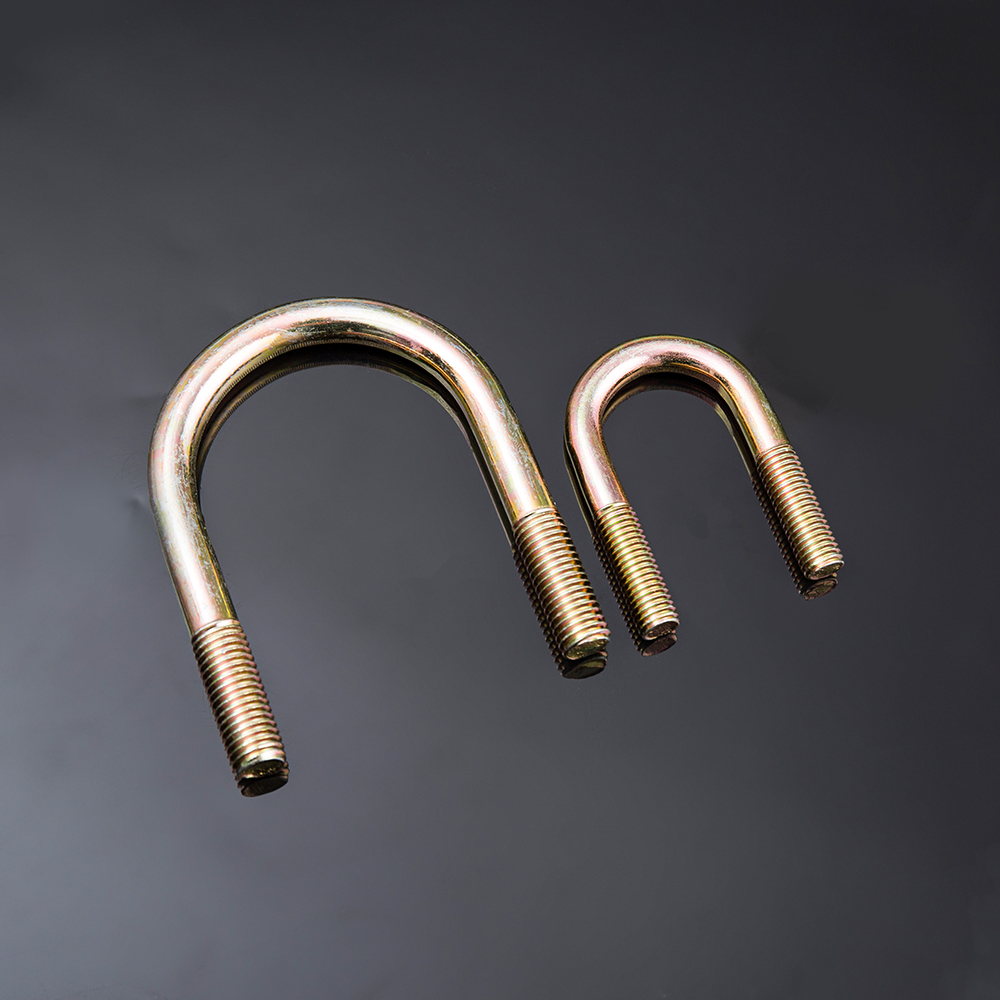

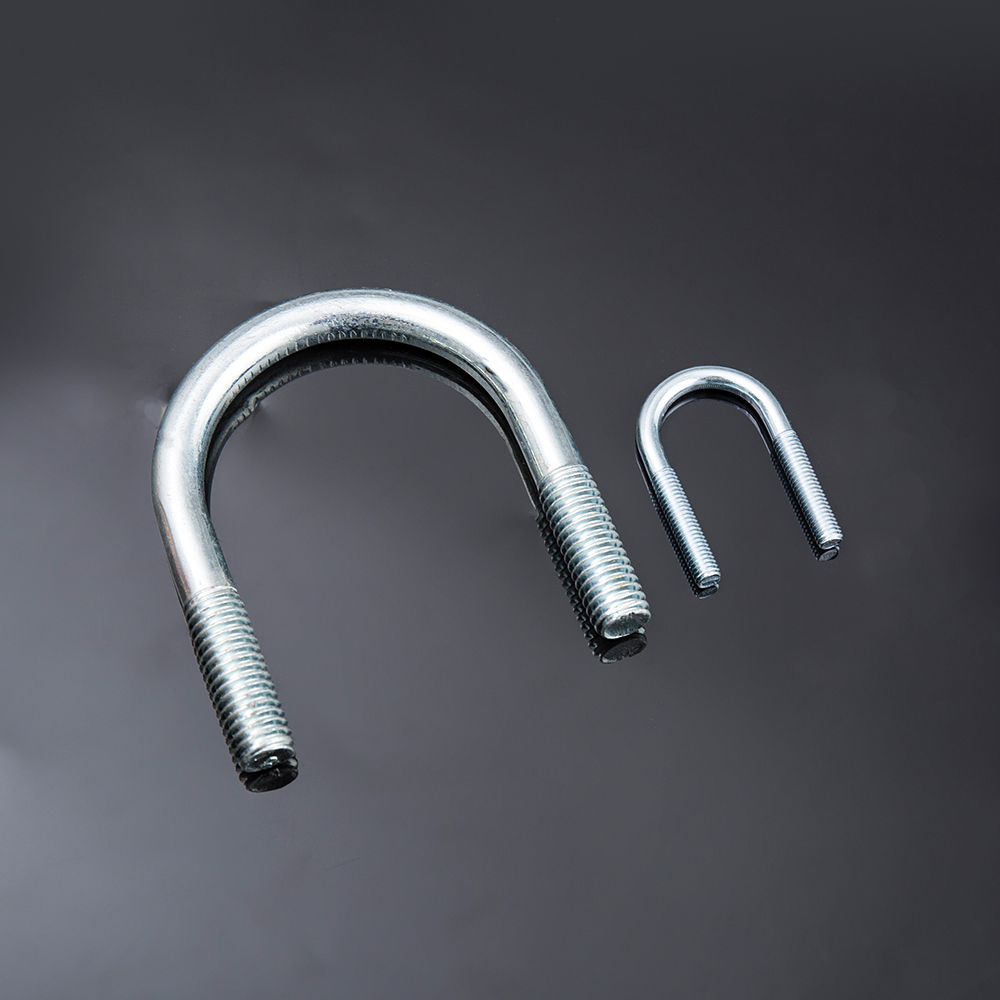

U ボルトは、端にネジが切られた U 字型の留め具で、パイプ、チューブ、または丸棒を構造サポートにクランプするように設計されています。これらは、さまざまなアセンブリの円筒形コンポーネントに安全で調整可能な保持力を提供します。
主な特長
U 字型のデザインは丸い表面に適合し、均一なクランプ圧力を実現します。
端がねじ切りされているため、張力を調整でき、取り付けが簡単です。
さまざまなパイプ径に合わせて複数のサイズをご用意しています。
屋内外での使用に適した耐久性のある素材と仕上げ。
標準のナットとワッシャーで簡単に取り付けられます。
| グレード | 4.8 / 8.8 / 10.9 |
| サイズ範囲 | M6～M36 (カスタムサイズも利用可能) |
| ねじの種類 | メートル法 / UNC / UNF (カスタマイズ可能) |
| 規格 | DIN 3570 / ASTM A307 |
| 熱処理 | オプションで焼き入れおよび焼き戻し（高級品用） |
| 引張強さ | ≥ 400 ～ 800 MPa (グレードによる) |
| 降伏強さ | ≥ 240 ～ 640 MPa (グレードによる) |
| 硬度 | HRB 120 ～ 220 / HRC 22 ～ 30 (グレードによる) |
| ヘッドスタイル | U字ベンド形状（丸U/角Uはオプション） |
| スレッドクラス | 6g (メートル法) / 2A (インチ法) |
| 動作温度 | -40℃～250℃ |
| 材質 | 炭素鋼 / ステンレス鋼 304/316 |
| 表面仕上げ | 無地 / 亜鉛メッキ / HDG / 四三酸化鉄皮 |
| マッチングパーツ | 六角ナット、平座金 |
| アプリケーション | パイプクランプ、車両シャーシ、構造サポート |
アプリケーション
パイプ ハンガー、導管サポート、車両サスペンション システム、フェンスの手すり、船舶用ハードウェア、および機器の取り付け。
