工業用ファスニング / カスタムコンポーネント
カスタム リベットの設計、材料、製造、産業用途に関する完全な技術ガイド。
カスタムの非標準リベット 一般的な標準化された寸法や構造に従うのではなく、特定の用途要件に従って開発された特別に設計された締結コンポーネントです。これらは、特殊な設置スペース、珍しい材料の組み合わせ、カスタマイズされた機械要件、特定の環境上の課題など、独自の組み立て条件を満たすように製造されています。
固定仕様に従って製造される標準リベットとは異なり、カスタム非標準リベットを使用すると、エンジニアは用途の実際のニーズに基づいてリベット構造を最適化できます。この柔軟性により、従来の締結ソリューションが十分な性能や互換性を提供できない業界に適しています。
カスタムの非標準リベットは、標準ソリューションではアプリケーション要件を満たすことができない複雑な締結の課題を解決する柔軟性を提供します。
カスタムの非標準リベットは、顧客の技術要件に従って特別に開発された寸法、構造、材料、または性能特性を備えた締結部品です。これらのリベットは、外観、製造プロセス、または機能的性能が従来のリベットとは異なる場合があります。
カスタマイズ プロセスにより、エンジニアはリベットの設計を変更して、特定の組み立て上の課題を解決できます。たとえば、コンポーネントでは、設置スペースが限られているためにヘッド高さが低くなったり、環境にさらされるために特殊な材料が必要になったり、確実なロックを実現するために独自の変形構造が必要になる場合があります。
主なカスタマイズ要素には次のものがあります。
| カスタマイズ要素 | 設計上の考慮事項 | 応募特典 |
|---|---|---|
| 直径と長さ | アセンブリの厚さと穴の寸法に一致 | インストールの互換性を向上 |
| ヘッド構造 | 表面要件とスペース制限に応じて調整 | 負荷分散と外観の改善 |
| 材料の選択 | 強度、腐食、環境条件に基づく | サービスの信頼性を向上 |
| 表面処理 | 使用環境に合わせて選ぶ | 耐久性と保護力を向上 |
標準リベットとカスタムの非標準リベットの主な違いは、設計の柔軟性のレベルです。標準リベットは固定寸法と一般的に使用される仕様で製造されますが、カスタムの非標準リベットは特殊な性能を必要とする用途向けに開発されます。
| 比較係数 | 標準リベット | カスタム非標準リベット |
|---|---|---|
| 設計構造 | 固定構造設計 | アプリケーション要件に応じてカスタマイズ |
| 寸法範囲 | 限られた標準サイズ | 柔軟な寸法と公差 |
| 材質のオプション | 一般的な材料の選択 | 要件に基づいたカスタマイズされた材料の選択 |
| 適用範囲 | 一般的な締結用途 | 特殊な産業用途 |
| パフォーマンス要件 | 一般的な機械的性能 | 特定の負荷と環境条件に合わせて設計 |
| 開発プロセス | 既製仕様 | エンジニアリング設計と検証が必要 |
カスタムの非標準リベットは、アプリケーション固有の要件に基づいて設計されています。その主な価値は、標準的なソリューションが適さない場合に最適化された締結性能を提供できることです。
カスタマイズされたジオメトリ: 最も重要な特徴の 1 つは、柔軟な形状設計です。エンジニアは、ヘッド構成、本体構造、中空または中実の設計、特殊なロック機能などの取り付け要件に応じてリベットの形状を変更できます。
精密な寸法管理: わずかな誤差が組み立て性能に影響を与える可能性があるため、多くの産業用途では厳密な寸法精度が必要です。カスタムの非標準リベットは、特定のコンポーネントの要件に合わせて寸法を制御して製造できます。
重要な寸法要素には次のようなものがあります。
カスタムの非標準リベットの設計は、固定された標準寸法ではなく、特定のエンジニアリング要件に従って開発されます。その主な目的は、従来のリベット構造では組み立てのニーズを完全に満たすことができない用途において、信頼性の高い締結性能を提供することです。
カスタマイズされたリベットの設計には、構造幾何学、寸法精度、材料の選択、荷重要件、設置条件、環境性能など、複数の技術的考慮事項が含まれます。これらの要素を最適化することで、メーカーはより優れた互換性、安定性、長期信頼性を実現する締結コンポーネントを作成できます。
リベットの頭部は、締結具と組み立てられたコンポーネントとの間に接触面を提供します。カスタムヘッド設計により、荷重分散、設置条件、外観要件の最適化に役立ちます。
| ヘッドデザインの特徴 | 主な機能 | 応募特典 |
|---|---|---|
| 低背構造 | 表面の突起を軽減します | コンパクトな設計をサポート |
| 大径ヘッド | 接触面積を増やす | 負荷分散の改善 |
| 特殊プロファイルヘッド | 独自のアセンブリ構造に適合 | 互換性の向上 |
| カスタマイズされた高さ | 素材の厚さに合わせて調整 | 取り付け精度の向上 |
リベット本体の設計は、取り付け動作と機械的性能に直接影響します。カスタムの非標準リベットは、用途の要件に応じてさまざまな本体構造で製造できます。
現代の工業製品は多くの場合、より小型でより統合された構造を必要とします。設置スペースが限られているため、従来の締結コンポーネントには課題が生じ、カスタマイズされたリベット設計がますます重要になっています。
カスタムの非標準リベットは、制限された領域に合わせて、寸法を小さくしたり、特殊なヘッド構造を使用したり、取り付け方法を最適化したりして設計できます。
材料の選択と表面処理は、カスタムの非標準リベットの性能にとって重要な要素です。これらのリベットは特殊な産業用途向けに設計されているため、材料の選択には機械的強度、耐食性、重量要件、電気的特性、動作温度、長期耐久性を考慮する必要があります。

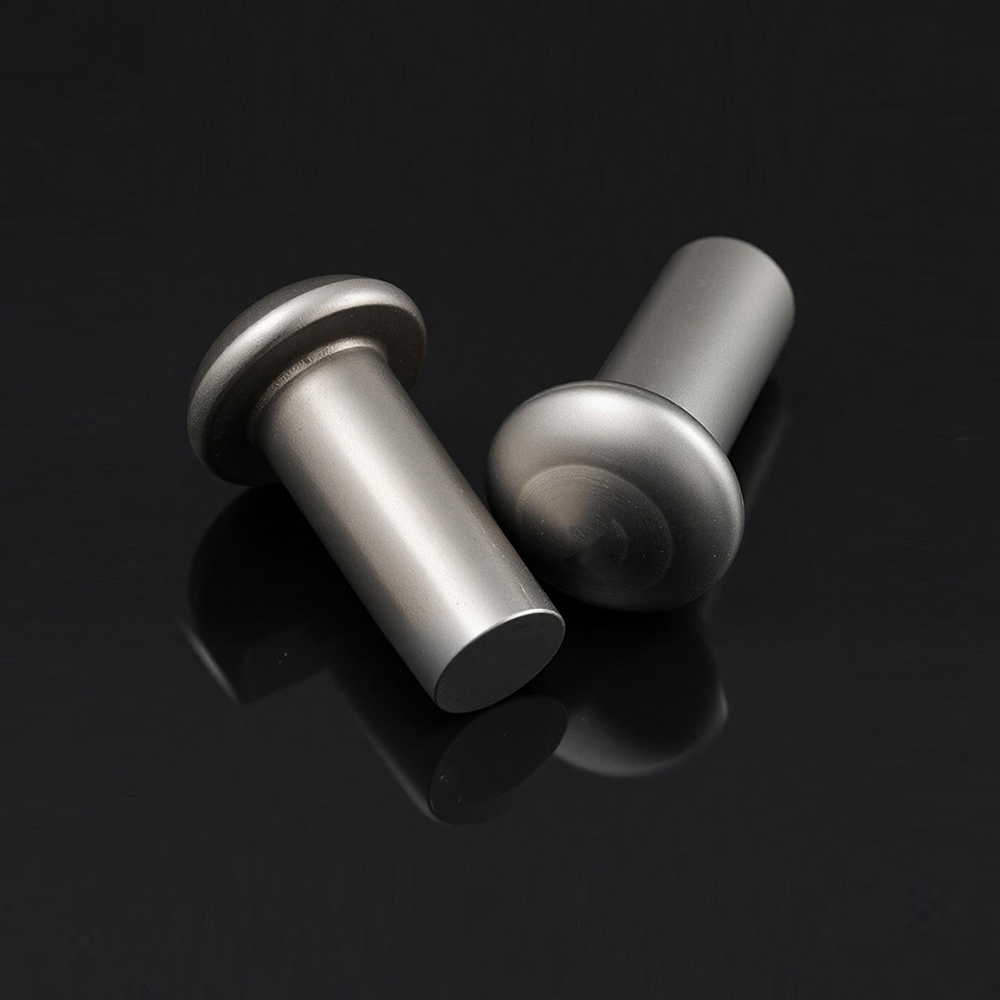

機械的強度と構造的安定性が重要な要件であるカスタムの非標準リベットには、炭素鋼が一般的に選択されます。耐荷重性に優れ、強力な締結性能が求められる用途に適しています。
耐環境性と長期耐久性が重要な場合、カスタムの非標準リベットにはステンレス鋼が選択されます。その耐食性の特性により、湿気、化学薬品、または変化する環境条件にさらされる用途に適しています。
軽量化が主要な設計要件である場合、アルミニウムが選択されることがよくあります。密度が低いため、システム全体の重量を軽減することが重要な用途に適しています。
銅合金は、電気伝導性、熱伝導性、または特定の機能特性が必要な場合に検討されます。機械的締結と電気的性能を組み合わせる必要がある用途に適しています。
| 材質 | 強さ | 耐食性 | 重量 | 一般的なアプリケーションの焦点 |
|---|---|---|---|---|
| 炭素鋼 | 高 | 中等度 | 中 | 一般的な機械的締結 |
| ステンレス鋼 | 高 | 素晴らしい | 中 | 要求の厳しい環境アプリケーション |
| アルミニウム | 中等度 | 良い | 低い | 軽量構造 |
| 銅合金 | 中等度 | 良い | 中 | 電気および導電性アプリケーション |
| 特殊合金 | アプリケーションに依存する | 高 | アプリケーションに依存する | 特殊な動作条件 |
表面処理により、耐食性、耐摩耗性、表面硬度、外観の一貫性が向上し、カスタム非標準リベットの機能的性能が向上します。
カスタムの非標準リベットの製造プロセスには、初期設計分析およびプロトタイプ開発から精密生産および品質検査に至るまで、複数のエンジニアリング段階が含まれます。固定仕様に従って製造される標準リベットとは異なり、カスタム リベットでは、最終コンポーネントが特定の寸法、機械的、および用途の要件を確実に満たすように、より詳細な製造アプローチが必要です。
これらのリベットは特殊な産業用途向けに設計されているため、製造精度、プロセス管理、検査手順が最終的な性能を決定する重要な要素となります。各製造段階は、寸法の一貫性、変形挙動、締結強度、長期信頼性などの重要な特性に影響を与えます。
製造プロセスは、エンジニアリング設計とプロトタイプの開発から始まります。この段階では、技術要件を分析して、カスタム リベットの構造、材料、寸法、および性能目標を定義します。
| 設計段階 | 主な活動 | 目的 |
|---|---|---|
| 要件分析 | アプリケーションの条件とパフォーマンスのニーズを特定する | 正しい設計方向を定義する |
| 技術設計 | 構造図や仕様書の作成 | 製造パラメータを確立する |
| 材質 Evaluation | 適切な材料特性を選択する | パフォーマンスの互換性を確保する |
| 試作開発 | 検証用の試作サンプルを作成する | 設計の実現可能性を確認する |
設計検証後、カスタムの非標準リベットは製造段階に入ります。リベットの構造や材質の特性、要求される性能などにより製造工程は異なります。
品質管理は、カスタムの非標準リベットの製造プロセス全体を通じて不可欠です。これらのコンポーネントは特定の用途向けに設計されているため、検査手順では、各バッチが定義された技術要件を満たしていることを確認する必要があります。
| 検査の種類 | 主な目的 | 検証済みのパフォーマンス |
|---|---|---|
| 寸法検査 | サイズ精度の確認 | アセンブリの互換性 |
| 機械試験 | 強度性能の評価 | 締結信頼性 |
| 表面検査 | 表面状態を確認する | 耐久性と見た目 |
| バッチ検証 | 生産の一貫性を確保する | 安定した品質パフォーマンス |
カスタムの非標準リベットは、標準の締結ソリューションが特定のエンジニアリング要件を完全に満たすことができない工業生産で広く使用されています。カスタマイズされた寸法、材料、構造設計、および性能特性により、メーカーは複雑な組み立て条件に適合する締結ソリューションを開発できます。
自動車産業や輸送産業では、振動、機械的ストレス、長期使用下でも安定した性能を発揮できる締結コンポーネントが必要です。カスタムの非標準リベットは、従来の締結ソリューションでは十分な柔軟性が得られない特殊なアセンブリで使用されます。
電子機器や精密機器では、多くの場合、小型、高精度、安定した性能の締結部品が求められます。カスタムの非標準リベットは、スペース制限と精度要件が重要なアセンブリに柔軟なソリューションを提供します。
産業機械は多くの場合、継続的な機械的負荷、振動、および厳しい作業条件下で動作します。カスタムの非標準リベットは、機器構造が一般的な仕様を超えた特定の締結性能を必要とする場合に使用されます。
航空宇宙産業や高性能産業では、重量、信頼性、耐環境性について厳しい要件を備えた締結コンポーネントが必要です。カスタムの非標準リベットは、性能の一貫性が不可欠な特殊な構造条件を満たすように設計されています。
適切なカスタム非標準リベットを選択するには、使用条件を詳細に理解する必要があります。通常、エンジニアは最終的なリベットの設計を定義する前に、いくつかの要素を評価します。
リベットが接触する温度範囲、圧力、荷重条件、媒体を特定します。
材料の厚さ、穴の寸法、用途に応じて利用可能な設置スペースを測定します。
強度、耐食性、重量、環境条件に基づいて材質を選択してください。
アセンブリに適したヘッド形状、ボディ構造、寸法仕様を選択します。
動作環境に追加の表面保護が必要かどうかを判断します。
選択した設計が必要な品質とコストのパラメーター内で製造できることを確認します。
負荷要件: 予想される機械的負荷によって、材料の選択、リベットの直径、構造設計、強度要件などの重要な設計要素が決まります。
| 負荷の種類 | 設計上の考慮事項 | 関連リベット性能 |
|---|---|---|
| 引張荷重 | 材質 strength and structure | 引っ張り力に対する抵抗力 |
| せん断荷重 | 直径と本体デザイン | 横方向の力に対する抵抗力 |
| 振動荷重 | 接続の安定性 | 長期にわたる締結信頼性 |
設置スペース: 利用可能な取り付けスペースは、リベットの寸法と構造に直接影響します。コンパクトなアセンブリでは、カスタマイズされたヘッド設計や寸法の縮小が必要になることがよくあります。
環境条件: 動作環境は材料の選択と表面処理の要件に影響します。
| 環境条件 | 設計上の考慮事項 | パフォーマンス目標 |
|---|---|---|
| 高 Humidity | 耐食性の材料または処理 | 耐久性の向上 |
| 高 Temperature | 耐熱材料の選択 | 構造の安定性を維持します |
| 化学物質への暴露 | 表面保護ソリューション | 耐環境性の向上 |
